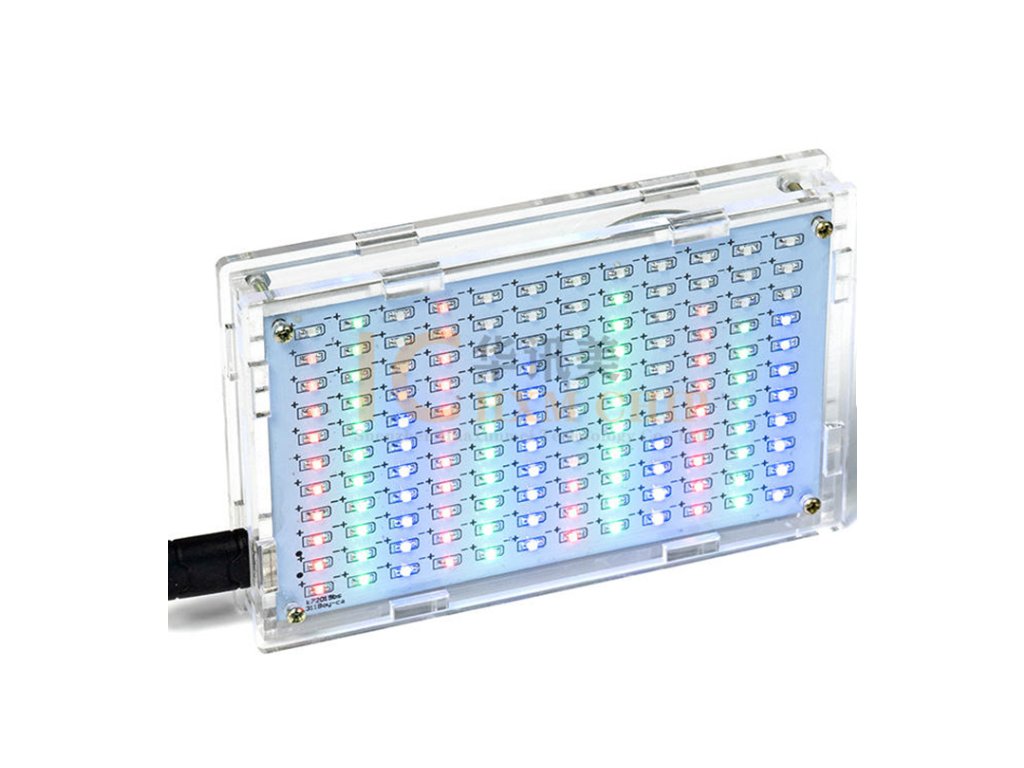

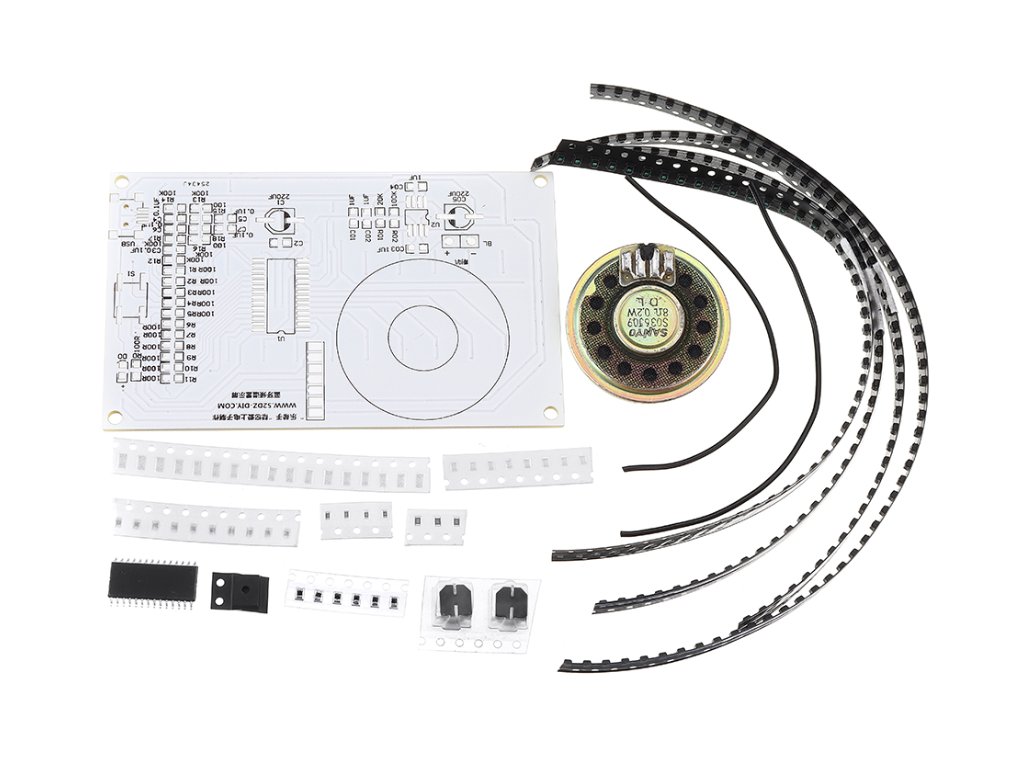

Súprava na výrobu hudobného spektra s LED diódami

Pracovné napätie: 5 V
Doska s pevnými montážnymi otvormi
Rozmery dosky: 99 × 61 mm (+-1mm)

Doska je vybavená zobrazovacím čipom s audio spektrálnym zobrazením a obsahuje viacero vstavaných dekódovacích algoritmov.
Nie je potrebné používať filtračné obvody, budiace stupne ani ďalšie obvody pre indikáciu spektra.

Podporuje výber pracovného režimu FFT201211, pričom používateľ si môže nastaviť funkcie podľa potreby.

Vlastnosti displeja

• Podpora LED displeja 12 × 11 (12 riadkov, 11 stĺpcov)

• Jednokanálový režim: 12 × 11 bodov

• Dvojkanálový režim: ľavý kanál 6 × 11, pravý kanál 6 × 11

• Veľká bodová matica 12 × 11 (132 bodov) s viacerými možnosťami zobrazenia

• Monofónny režim umožňuje zobraziť viac spektrálnych informácií

Funkcie a režimy

• Určené pre audio zariadenia, vhodné pre všetky typy zariadení s audio výstupom

• Profesionálne audio dekódovanie – zobrazuje frekvenciu a amplitúdu audio signálu

• Tri režimy zobrazenia:

  • rýchle blikanie

  • pomalé blikanie 1

  • pomalé blikanie 2
    (pre atraktívny vizuálny efekt)

• Tri úrovne citlivosti: vysoká, stredná, nízka – pre rôzne napájacie podmienky

• Nastaviteľná obnovovacia frekvencia displeja – 4 úrovne rýchlosti

• Automatické nastavenie audio zosilnenia, stále zabezpečuje viditeľný vizuálny efekt

• Testovací režim obvodu pre potreby kontroly počas výroby

Konštrukcia a spoľahlivosť

• Jednoduchý návrh obvodu

• Stabilná a spoľahlivá prevádzka

• LED diódy sú priamo buzené cez prúdové obmedzovacie rezistory

• Pamäťová funkcia – trvalé uloženie používateľských nastavení

Poznámky

• Audio kábel 3,5 mm nie je súčasťou balenia, je potrebné ho zakúpiť samostatne

• Doska je vybavená 3,5 mm audio vstupom, ktorý umožňuje pripojenie zariadení ako mobilný telefón, MP3/MP4 prehrávač, iPad, iPhone alebo iné zariadenia s 3,5 mm audio výstupom

• Po pripojení doska realizuje funkciu audio spektra (LED „tancujú“ podľa hudby)
