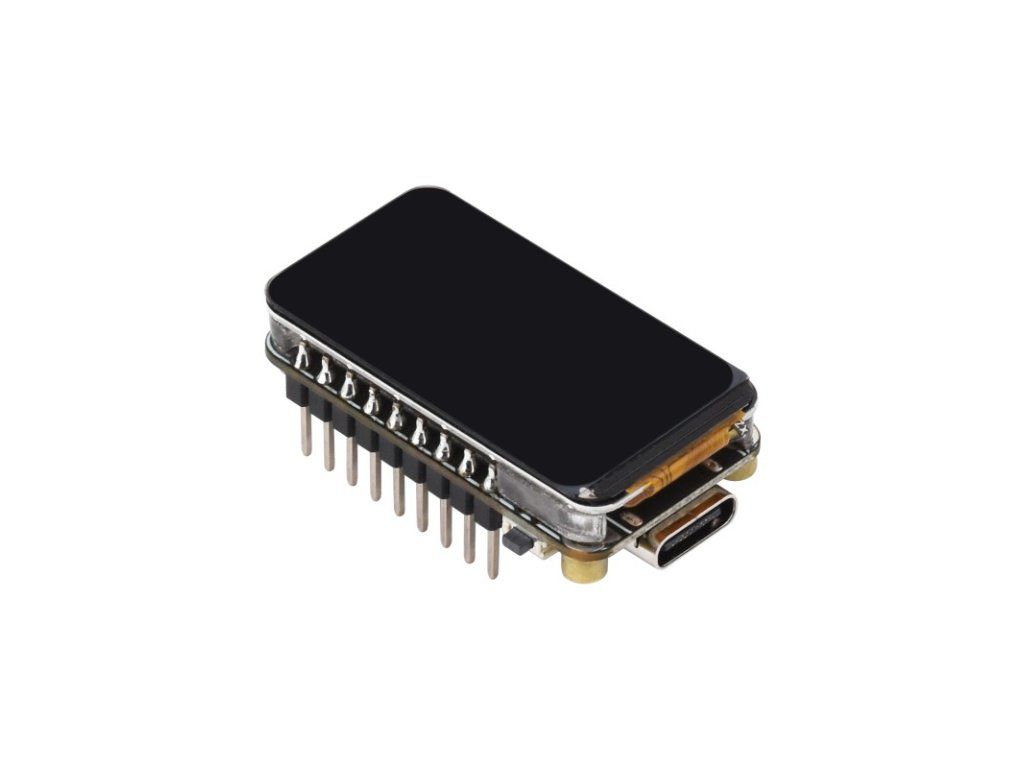

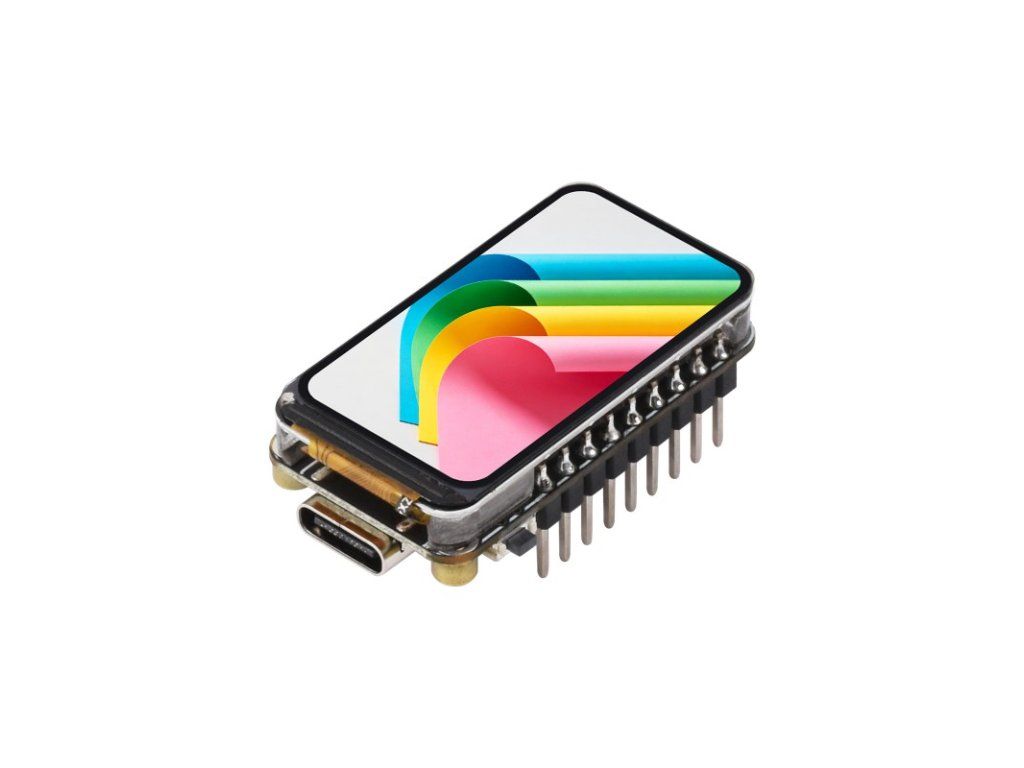

Vývojová doska ESP32-C3 pre 1,47-palcový LCD displej, rozlíšenie 172 × 320, s pinmy
Vývojová doska ESP32-C3 pre 1,47-palcový LCD displej, rozlíšenie 172 × 320, s pinmy
Verzia: Vývojová doska s predspájkovanými pinmy
SKU: 34664
Vývojová doska ESP32-C3 s 1,47-palcovým LCD displejom, 32-bitový jednojadrový procesor RISC-V, rozlíšenie 172 × 320, 262 000 farieb displeja, podpora 2,4 GHz Wi-Fi a BLE 5
Vývojová doska ESP32-C3 s 1,47-palcovým LCD displejom
Vstavaný slot pre TF kartu, 6-osová IMU a viacero periférnych rozhraní
možnosti verzie
Štandardná verzia ESP32-C3-LCD-1.47
ESP32-C3-LCD-1.47-M
S čiernymi predspájkovanými konektormi
Funkcie
ESP32 -C3-LCD-1.47 je vývojová doska pre mikrokontroléry, ktorá podporuje 2,4 GHz Wi-Fi a Bluetooth 5 (LE), integruje vysokokapacitnú Flash a PSRAM. Integrovaný 1,47-palcový LCD displej dokáže plynule spúšťať programy s grafickým používateľským rozhraním, ako napríklad LVGL. Vďaka bohatým periférnym rozhraniam podporuje rýchly vývoj aplikácií na ESP32-C3 vrátane HMI, zariadení IoT a inteligentných displejov.
Kľúčové vlastnosti:
- Prijíma hlavný riadiaci čip ESP32-C3FH4, vybavený 32-bitovým jednojadrovým nízkoenergetickým SoC RISC-V, s hlavnou frekvenciou až 160 MHz
- Podporuje bezdrôtovú komunikáciu 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE)
- Vstavaná 400KB statická RAM a 384KB ROM s integrovanou 4MB Flash pamäťou
- Vstavaná keramická anténa pre jednoduchú integráciu do vlastných soklových dosiek alebo vstavaných zariadení
- Integrovaný sériový ovládač USB s plnou rýchlosťou pre jednoduché sťahovanie a ladenie programov
- Prispôsobenie 15 × GPIO pinov pre flexibilné rozšírenie rôznych periférnych funkcií
- Poskytuje bohaté periférne zdroje vrátane rozhraní 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC a ďalších.
Cenovo výhodný bezdrôtový SoC s
nízkou spotrebou energie a vysokou bezpečnosťou
nízkou spotrebou energie a vysokou bezpečnosťou
Vybavený 32-bitovým jednojadrovým procesorom RISC-V s frekvenciou až 160 MHz, bezpečným šifrovaním a odolnosťou voči vysokým teplotám
Podpora Wi-Fi a BLE 5
ESP32-C3 integruje 2,4 GHz Wi-Fi a Bluetooth 5 (LE) s podporou dlhého dosahu, podporuje tiež protokol Bluetooth Mesh a Wi-Fi Mesh a zachováva si vynikajúci RF výkon aj pri vyšších prevádzkových teplotách.
Aplikačné scenáre
Definícia pinu
Podporuje rozšírenie viacerých periférií cez GPIO konektor

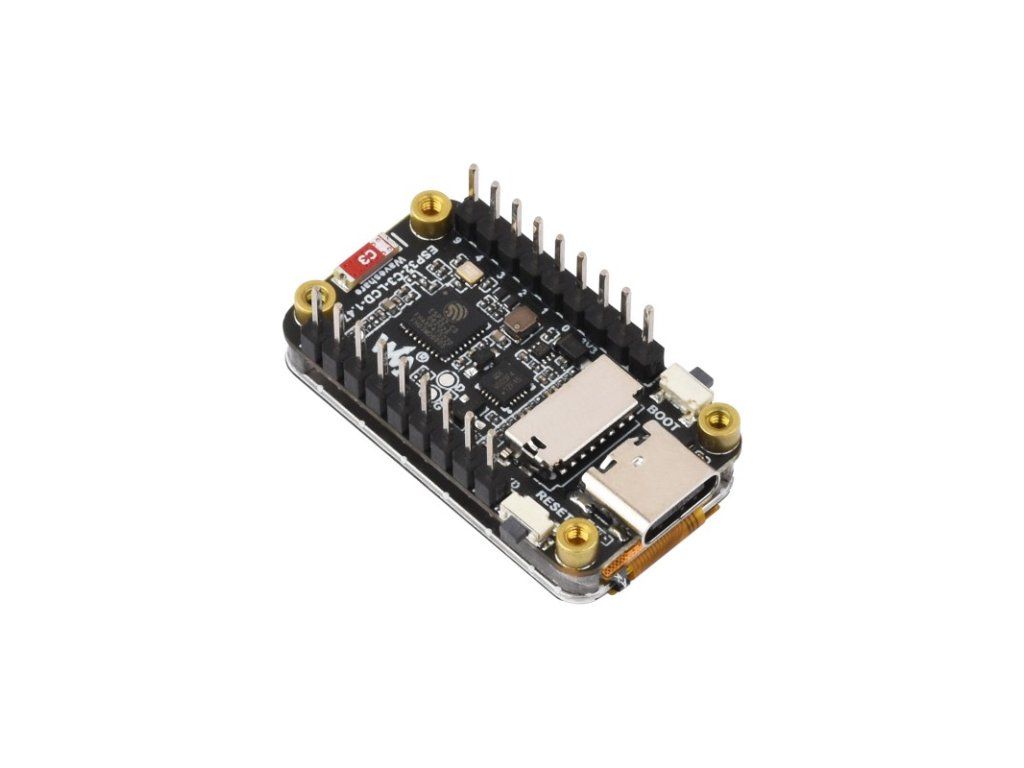

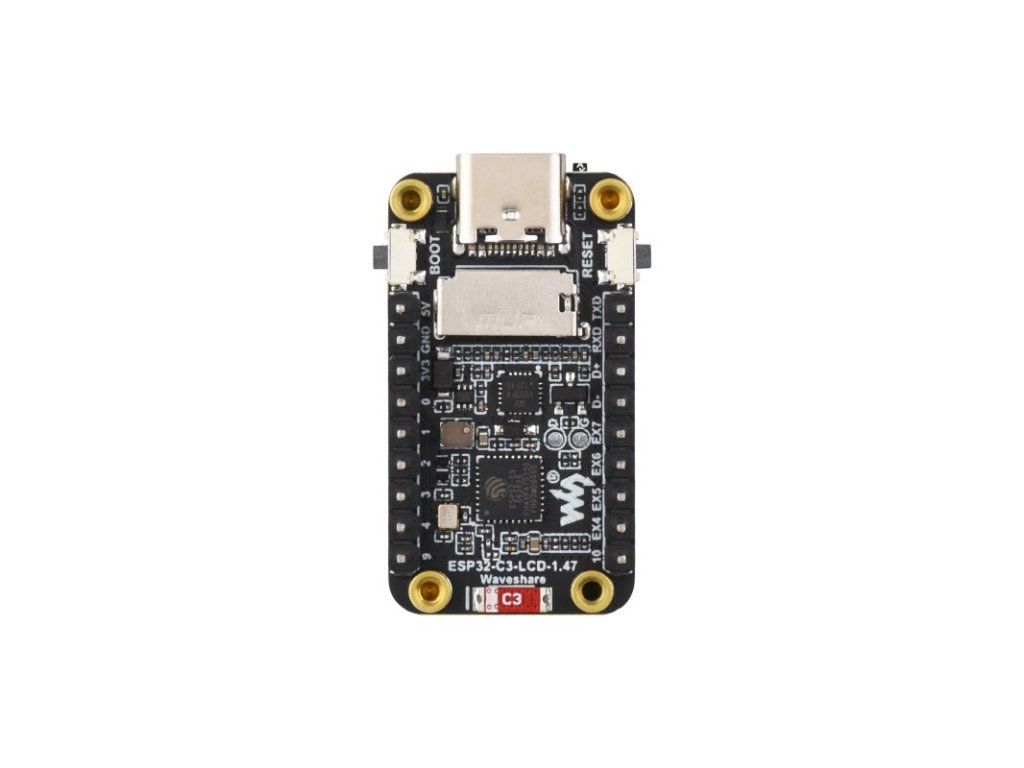

Čo je na doske
- ESP32-C3FH4,
nízkoenergetický SoC s 32-bitovým jednojadrovým procesorom RISC-V, hlavnou frekvenciou až 160 MHz - Palubná anténa
- Expandér IO CH32V003F4U6
spolupracuje s hlavným ovládačom, aby umožnil ovládanie periférií a poskytuje rozširujúce piny
Čip napájania DC-DC MP1605GTF-Z
- Slot pre TF kartu
- Port typu C
na napájanie, programovanie a ladenie - Tlačidlo BOOT
- Tlačidlo RESET
6-osová IMU QMI8658

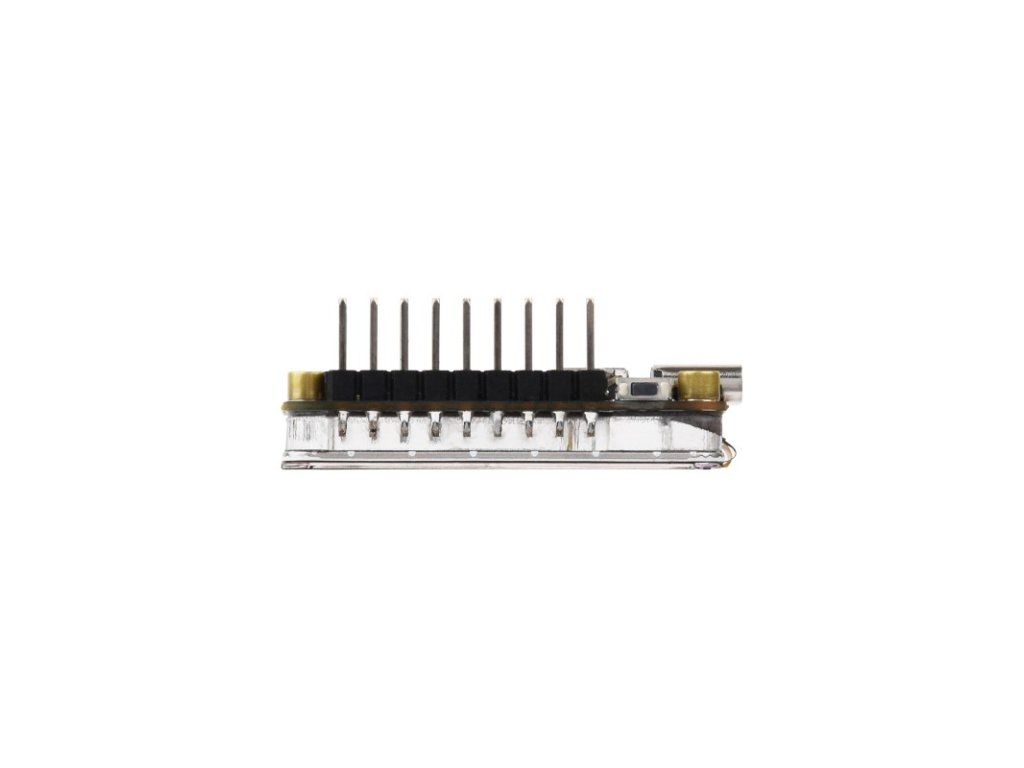

Obrysové rozmery
Obsah balenia:
Hmotnosť: 0,08 kg
ESP32-C3-LCD-1.47-M
ESP32-C3-LCD-1.47 s predspájkovanými konektormi × 1
