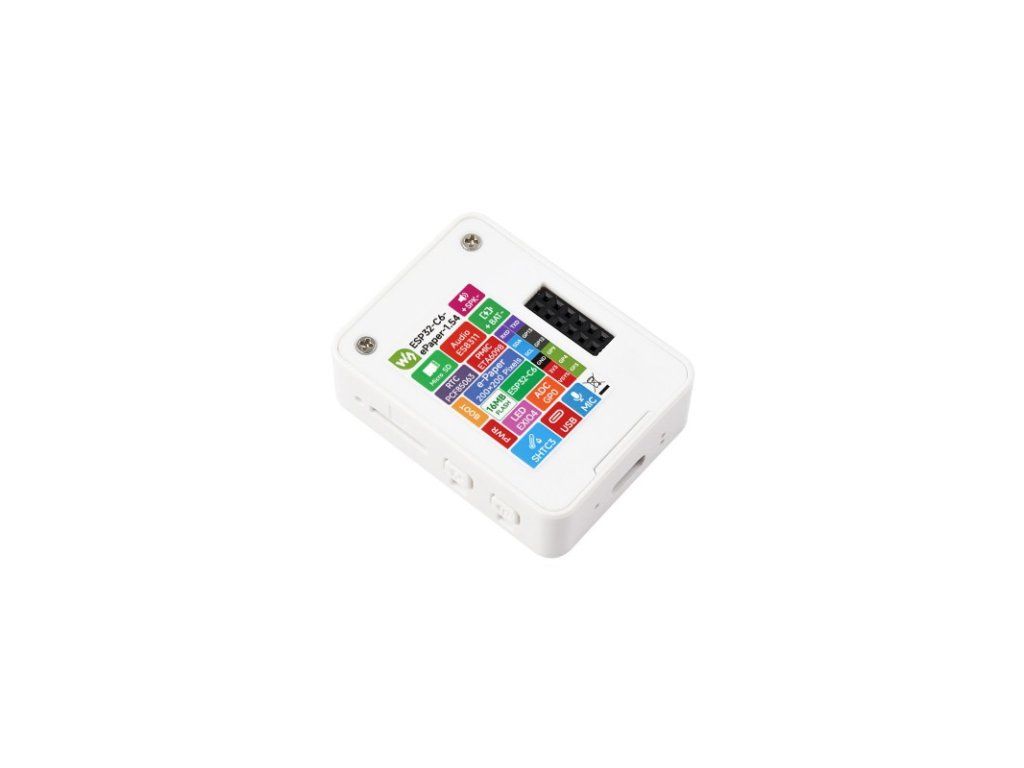

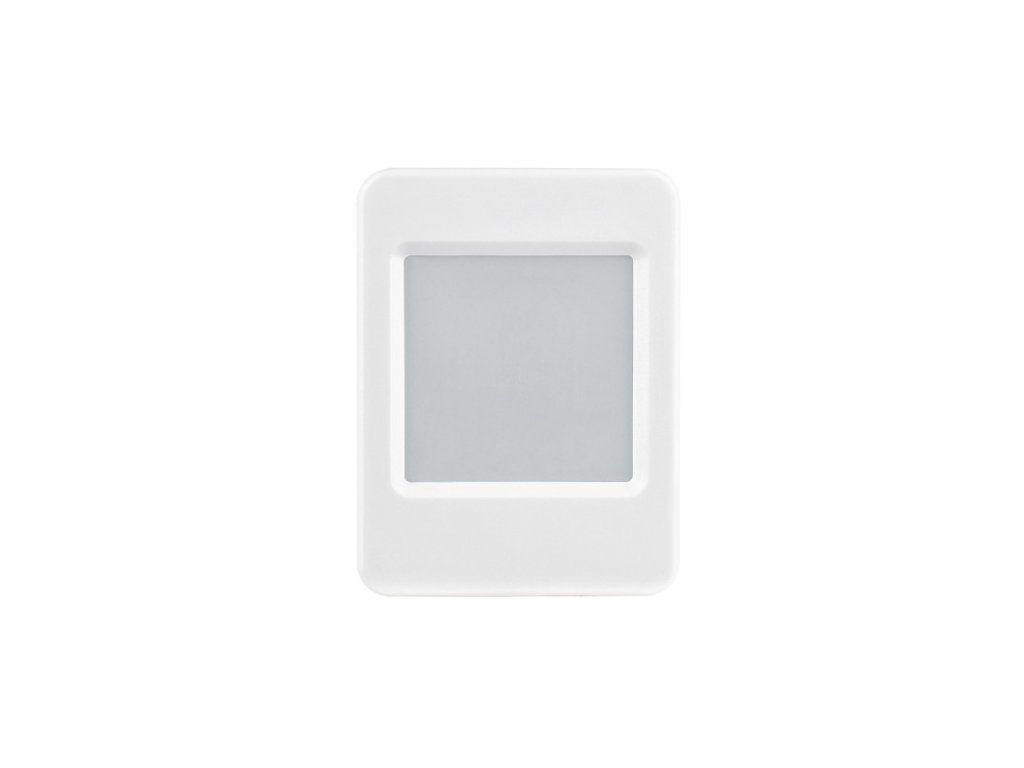

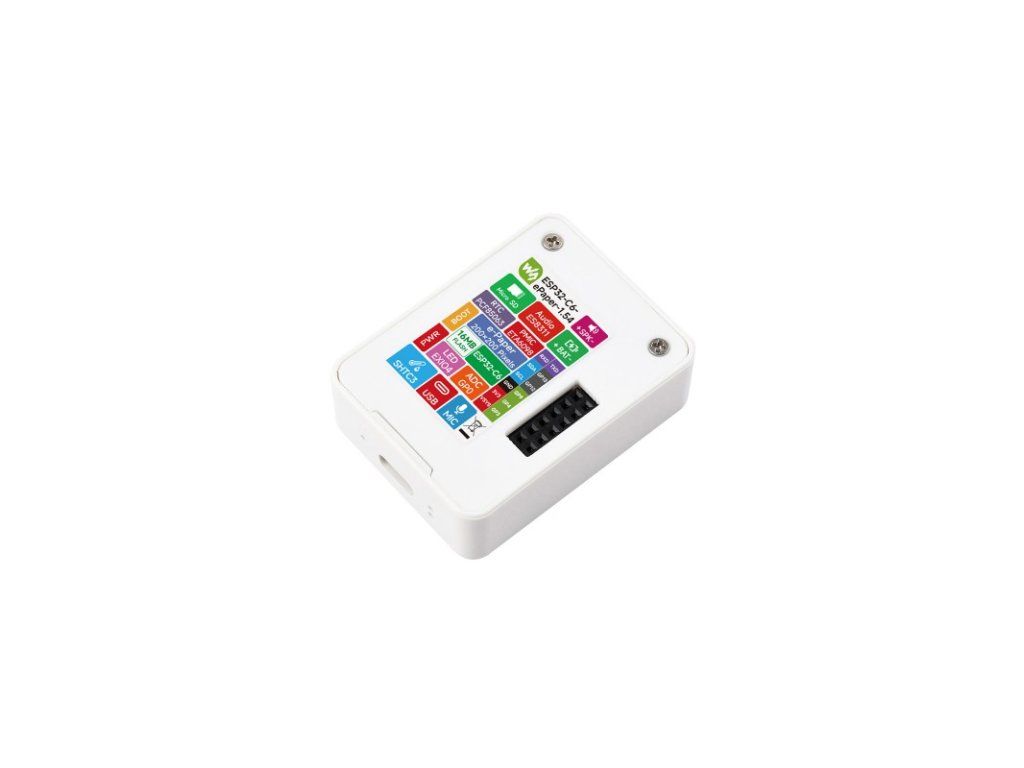

Vývojová doska ESP32-C6 1,54 palca pre elektronický papier AIoT, rozlíšenie 200 × 200 bez bat.
Vývojová doska ESP32-C6 1,54 palca pre elektronický papier AIoT, rozlíšenie 200 × 200 bez bat.
Verzia: bez batérie v balení
SKU: 34394
Vývojová doska ESP32-C6 1,54-palcový e-Paper AIoT, rozlíšenie 200 × 200, podpora Wi-Fi, BLE 5 a online LLM platformy
Vývojová doska ESP32-C6 1,54 palca
pre e-paper AIoT
pre e-paper AIoT
Podporuje interakciu reči s umelou inteligenciou, monitorovanie teploty a vlhkosti a kreatívne funkcie pre domácich majstrov atď.
Možnosti verzie
ESP32-C6-ePaper-1.54
sa dodáva s 3,7V lítiovou batériou
(možno ju nainštalovať do puzdra)
ESP32-C6-ePaper-1.54-EN
bez lítiovej batérie
Funkcie
ESP32 -C6-ePaper-1.54 je vývojová doska pre e-paper s AIoT, vybavená mikrokontrolérom ESP32-C6, ktorý podporuje duálnu komunikáciu cez Wi-Fi a BLE. Integrovaný 1,54-palcový displej elektronického papiera sa vyznačuje ultra nízkou spotrebou energie a dobrou čitateľnosťou pri okolitom osvetlení, čo je vhodné pre prenosné zariadenia a scenáre s dlhou výdržou batérie. Je vybavená integrovaným čipom RTC, snímačom teploty a vlhkosti SHTC3, slotom pre kartu TF, nízkoenergetickým audio kodekom a obvodom pre správu nabíjania lítiovej batérie. Vyhradené rozhrania vrátane USB, UART, I2C a GPIO pre jednoduché rozšírenie funkcií a pripojenie senzorov, čím poskytuje flexibilnú a spoľahlivú vývojovú platformu pre terminály IoT, elektronické štítky, prenosné displeje a ďalšie aplikácie.
- Vybavený vysokovýkonným 32-bitovým RISC-V procesorom ESP32-C6 s hlavnou frekvenciou až 160 MHz
- Podporuje bezdrôtovú komunikáciu Wi-Fi 6, Bluetooth 5 a IEEE 802.15.4 (Zigbee 3.0 a Thread) s vynikajúcim RF výkonom
- Vstavaná 512KB HP Static RAM, 16KB LP Static RAM, 320KB ROM a externá 16MB Flash pamäť

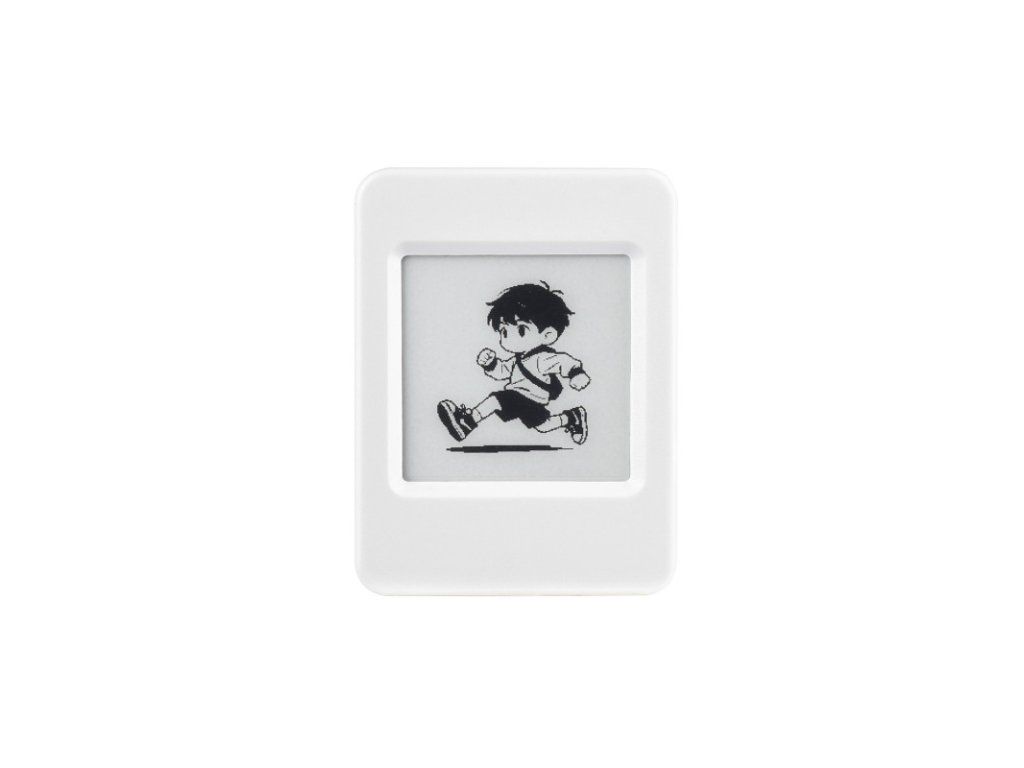

- Vstavaný 1,54-palcový displej s elektronickým papierom, rozlíšením 200 × 200, vysokým kontrastom a širokým pozorovacím uhlom
- Integrovaný audio kodek podporuje snímanie a prehrávanie hlasu, čo umožňuje interakciu s aplikáciami s umelou inteligenciou pomocou hlasu
- Integrovaný čip PCF85063 RTC a snímač teploty a vlhkosti SHTC3 pre presnú správu RTC a monitorovanie prostredia
- Vstavaný slot pre TF kartu na externé ukladanie obrázkov alebo súborov
- Programovateľné bočné tlačidlá PWR a BOOT pre vývoj prispôsobených funkcií
- Rezervovaný 2 × 6 2,54 mm rozteč pinov pre pohodlné externé rozšírenie
Špecifikácie
| zobrazovací panel | displej elektronického papiera | Veľkosť displeja | 1,54 palca |
|---|---|---|---|
| rozlíšenie | 200 × 200 | šedá stupnica | 2 |
| Komunikačné rozhranie | SPI | čas úplného obnovenia | 2 s |
| farba displeja | čierna, biela | čiastočný čas obnovenia | 0,3 s |
| Pozorovací uhol | >170° | Typ displeja | Pasívne reflexné |
Integrovaný audio kodek
Podporuje vysokokvalitné spracovanie zvuku a poskytuje čistý a vysokokvalitný zvukový vstup a výstup
Podporuje hlasovú interakciu s umelou inteligenciou
Umožňuje prístup k online platformám pre rozsiahle modelovanie, ako sú DeepSeek, Doubao atď.
Výhody EINK
Displej z elektronického papiera využíva na zobrazenie elektroforetickú technológiu mikrokapsúl. Princíp je taký, že nabité častice suspendované v čírej tekutine sa po aplikácii elektrického poľa presunú k stranám mikrokapsuly, čím sa mikrokapsula stane viditeľnou odrážaním okolitého svetla, rovnako ako tradičný tlačený papier.
Displej z elektronického papiera jasne zobrazuje obrázky/texty pod svetlom lampy alebo prirodzeného svetla, nevyžaduje podsvietenie a ponúka pozorovací uhol takmer 180°. Zvyčajne sa používa ako čítačka elektronických kníh vďaka svojmu papierovému efektu.
Aplikačné scenáre
Vhodné pre hlasovú interakciu a elektronické čítačky atď.
Hlasová interakcia
Čítačka elektronických kníh
Podporuje ESP-IDF, Arduino IDE
Komplexná sada SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať

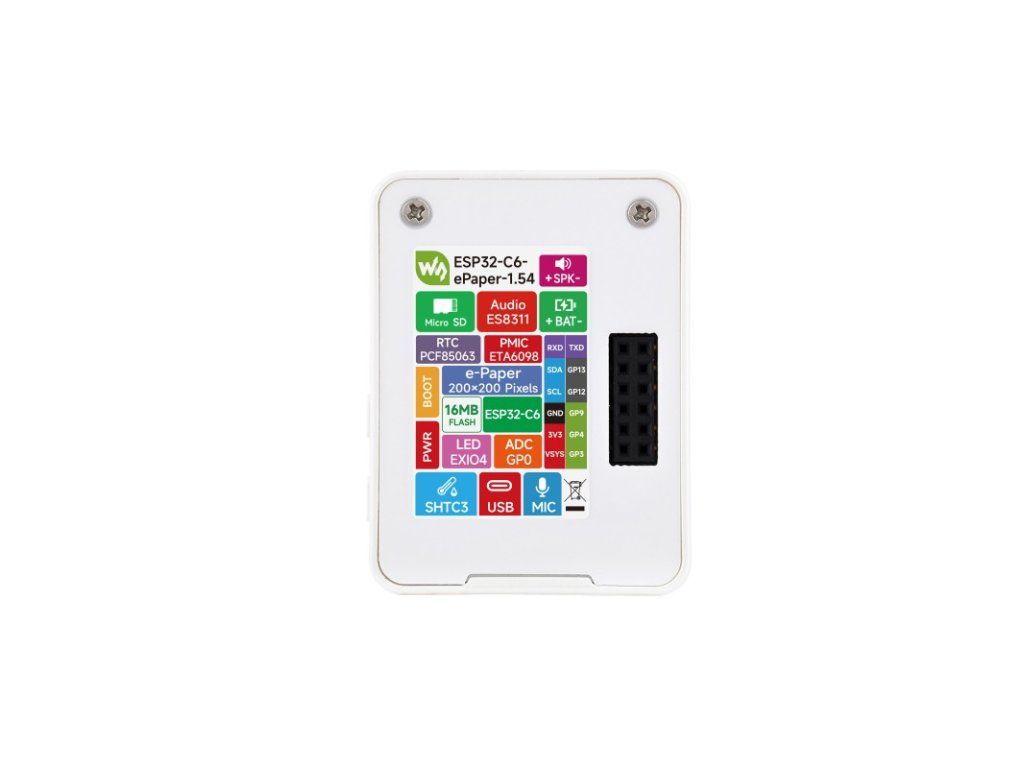

Čo je na doske
Integrovaný jednojadrový procesor ESP32-C6 RISC-V s prevádzkovou frekvenciou až 160 MHz, podporuje Wi-Fi 6 a BLE 5 s frekvenciou 2,4 GHz- Slot pre TF kartu
TF kartu je potrebné pred použitím naformátovať na FAT32 - 16 MB NOR Flash
na ukladanie dát - Čip zosilňovača reproduktorov,
profesionálny čip zosilňovača zvukového výkonu, ktorý poskytuje čistý a bohatý zvukový výstup pre vysoko kvalitný zážitok z reproduktorov - Čip audio kodeku ES8311
podporuje audio vstup a výstup, nízkoenergetický dizajn, vhodný pre aplikácie rozpoznávania reči a prehrávania hlasu - MX1.25 2PIN konektor pre lítiovú batériu
na pripojenie lítiovej batérie - Výstupný audio signál pre 2-pinový reproduktor MX1.25
na pripojenie externého reproduktora - Mikrofón
na zachytávanie zvuku
- Tlačidlo BOOT
Stlačením pri zapnutí prejdete do režimu sťahovania - Tlačidlo PWR
umožňuje ovládanie napájania pomocou softvérovej konfigurácie pri použití lítiovej batérie ako zdroja napájania. - Snímač teploty a vlhkosti SHTC3
meria okolitú teplotu a vlhkosť a umožňuje monitorovanie prostredia. - Port typu C Port
ESP32-C6 USB na programovanie a tlač protokolov - TCA9554 (zadná strana)
podporuje 8-bitové programovateľné rozšírenie GPIO cez rozhranie I2C - PCF85063 (zadná strana)
RTC čip s funkciou merania času - 2 × 6PIN 2,54 mm rozteč pinov (samica)
Konektor pre periférne rozšírenie na pripojenie rôznych modulov a senzorov
Obrysové rozmery
Podpora dávkového prispôsobenia
Podporuje hromadné prispôsobenie pre dotykový displej elektronického papiera a štvorfarebný displej elektronického papiera v červenom/žltom/čiernom/bielom prevedení atď.
Dotykový displej elektronického papiera
Štvorfarebný displej elektronického papiera
Obsah balenia:
Hmotnosť: 0,035 kg
- Hostiteľ ESP32-C6-ePaper-1.54 x1
