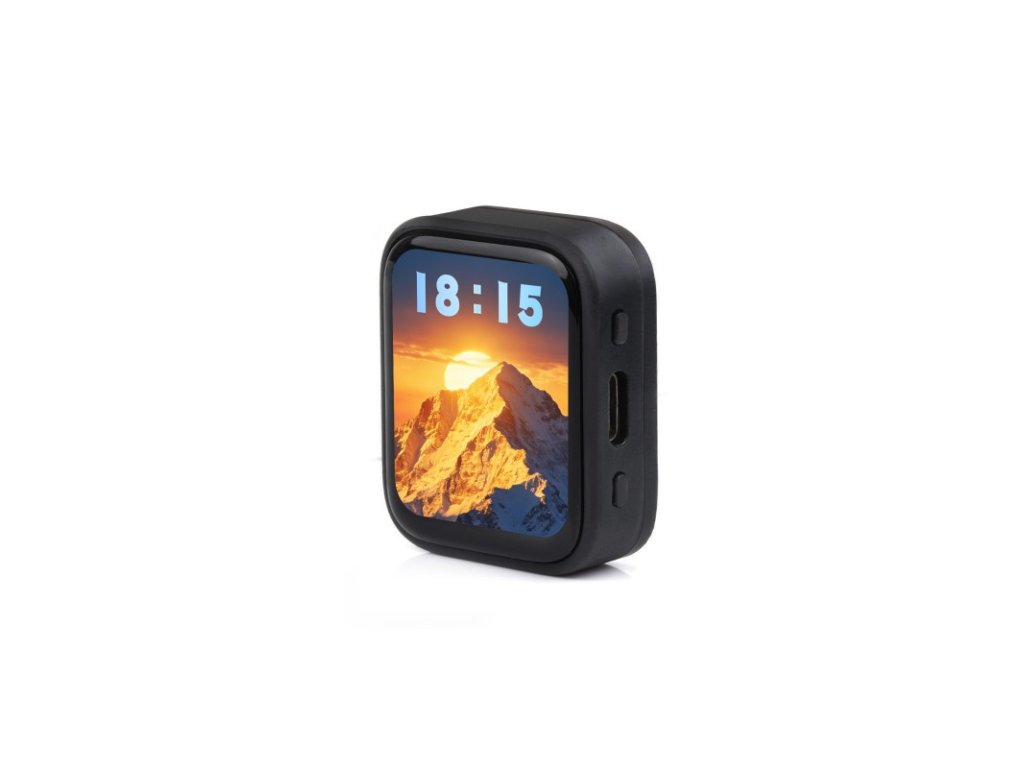

Vývojová doska ESP32-C6 s 1,8-palcovým dotykovým AMOLED displejom
Vývojová doska ESP32-C6 s 1,8-palcovým dotykovým AMOLED displejom
Verzia: Displej s lítiovou batériou v balení
SKU: 33305
Vývojová doska ESP32-C6 pre 1,8-palcový dotykový AMOLED displej, rozlíšenie 368 × 448, podpora Wi-Fi 6, BLE 5 a Zigbee
Vývojová doska pre 1,8-palcový dotykový AMOLED displej ESP32-C6
Vstavaný ovládač displeja SH8601 a kapacitný dotykový čip FT3168 / FT6146
možnosti verzie
ESP32-C6-Touch-AMOLED-1.8-EN
Štandardná verzia, bez lítiovej batérie
ESP32-C6-Touch-AMOLED-1.8
Dodáva sa s 3,7V lítiovou batériou
(možno ju nainštalovať do puzdra)
Funkcie
ESP32-C6-Touch-AMOLED-1.8 je vysoko výkonná, vysoko integrovaná vývojová doska pre mikrokontroléry navrhnutá spoločnosťou Waveshare. Malá veľkosť s integrovaným 1,8-palcovým kapacitným AMOLED displejom, vysoko integrovaným integrovaným obvodom pre správu napájania, 6-osovou IMU (3-osový akcelerometer a 3-osový gyroskop), RTC, nízkoenergetickým audio kodekom a ďalšími funkciami, čo vám uľahčuje vývoj a rýchlu integráciu do produktov.
Medzi kľúčové vlastnosti patria:
- Vybavený vysokovýkonným 32-bitovým procesorom ESP32-C6 RISC-V s prevádzkovou frekvenciou až 160 MHz
- Integrovaná bezdrôtová komunikácia Wi-Fi 6, Bluetooth 5 a IEEE 802.15.4 (Zigbee 3.0 a Thread) poskytuje vynikajúci RF výkon s integrovanou anténou
- Integrovaná 512KB HP Static RAM, 16KB LP Static RAM, 320KB ROM a externá 16MB Flash pamäť
- Port typu C, jednoduchšie použitie
- Vstavaný 1,8-palcový kapacitný dotykový AMOLED displej pre jasné farebné zobrazenie, rozlíšenie 368 × 448, 16,7 milióna farieb
- Vstavaný ovládač displeja SH8601 a kapacitný dotykový čip FT3168 / FT6146, využívajúce komunikáciu QSPI a I2C, efektívne šetria zdroje IO
- Integrovaná 6-osová IMU QMI8658 (3-osový akcelerometer a 3-osový gyroskop)
- Integrovaný čip PCF85063 RTC, napájaný lítiovou batériou cez čip AXP2101 pre neprerušované napájanie, s rezervovanými kontaktmi RTC Batt pre pripojenie záložnej batérie, zabezpečujúci funkciu RTC počas výmeny hlavnej batérie
- Programovateľné tlačidlá PWR a BOOT na doske pre jednoduchý vývoj vlastných funkcií
- Vstavaný konektor pre nabíjanie/vybíjanie lítiovej batérie 3,7 V MX1,25
- Prispôsobenie 1-kanálových I2C, 1-kanálových USB a 1-kanálových UART vstupov pre pripojenie a ladenie externých zariadení, čo umožňuje flexibilnú konfiguráciu periférií
- Vstavaný slot pre TF kartu pre rozšírené úložisko, rýchly prenos dát a flexibilitu prenosu, vhodný pre aplikácie ako je nahrávanie dát a prehrávanie médií, zjednodušuje návrh obvodov
- Používa integrovaný obvod AXP2101 pre efektívnu správu napájania, podporuje viacero napäťových výstupov, nabíjanie batérií, správu batérií a optimalizáciu životnosti batérií atď.
- Používa AMOLED displej s výhodami vysokého kontrastu, širokého pozorovacieho uhla, sýtych farieb, rýchlej odozvy, tenšieho dizajnu a nízkej spotreby energie atď.
Špecifikácie AMOLED
| ZOBRAZOVACÍ PANEL | AMOLED | VEĽKOSŤ DISPLEJA | 1,8 palca |
|---|---|---|---|
| Rozlíšenie | 368 × 448 pixelov | Farba | 16,7 milióna |
| Jas | 350 cd/m² | Kontrastný pomer | 100000:1 |
| Komunikačné rozhranie | QSPI | Ovládač displeja | SH8601 |
| Dotyk | Podporované | Dotykový integrovaný obvod | FT3168 / FT6146 |
Malá veľkosť, dotyk, viac možností
Vhodné pre vývoj rôznych inteligentných zariadení, umožňuje interakciu medzi človekom a strojom a podporuje pripojenie k batérii Batt pre nezávislú prevádzku.
Používa AMOLED obrazovku
Technológia displejov novej generácie, v porovnaní s tradičnými LCD displejmi, ponúka AMOLED obrazovka presnú reguláciu svetla, ktorá predstavuje jemnejšie farby, viac detailov obrazu a živší video obraz.
Široký pozorovací uhol 178°
Vynikajúci výkon displeja, 16,7 milióna farieb, široký pozorovací uhol
Integrovaný audio kodek
Podporuje vysokokvalitné spracovanie zvuku a poskytuje čistý a vysokokvalitný zvukový vstup a výstup
Podporuje rozpoznávanie reči offline a interakciu reči s umelou inteligenciou
Umožňuje prístup k online platformám pre rozsiahle modelovanie, ako sú DeepSeek, Doubao atď.
Podporuje ESP-IDF, Arduino IDE
Komplexná sada SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať
Podpora Wi-Fi 6 a BLE 5
podporuje Wi-Fi 6, Bluetooth 5 a IEEE 802.15.4 (Zigbee 3.0 a Thread), jeho podsystém Bluetooth Low Energy podporuje Bluetooth 5 (LE) a Bluetooth Mesh

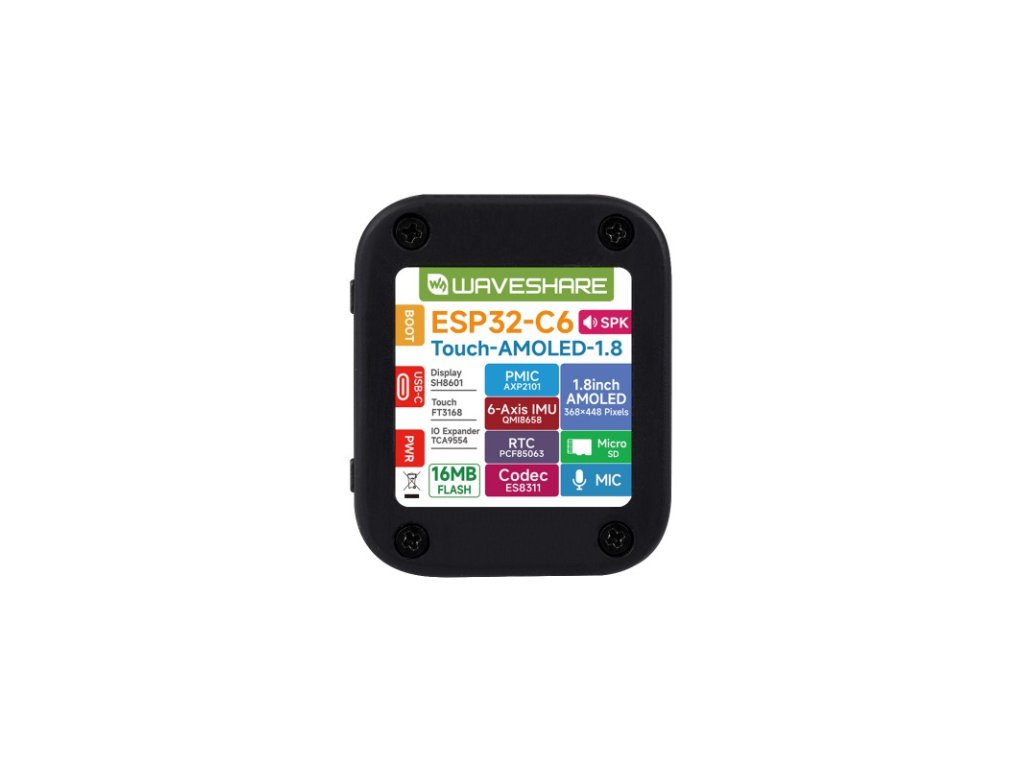

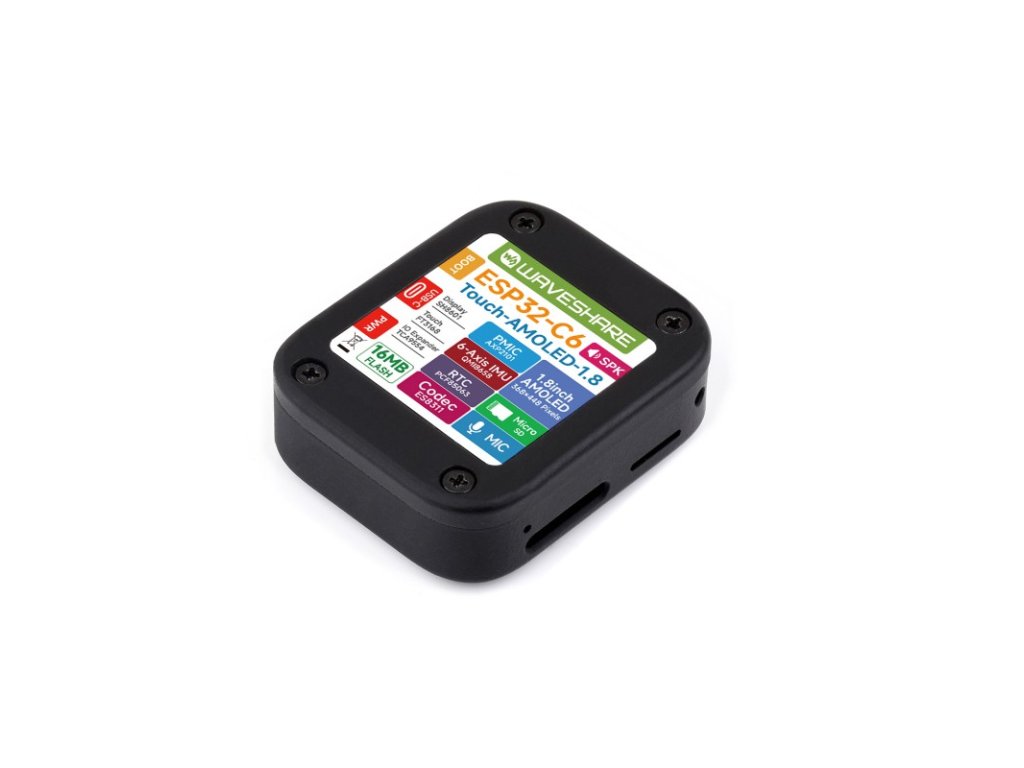

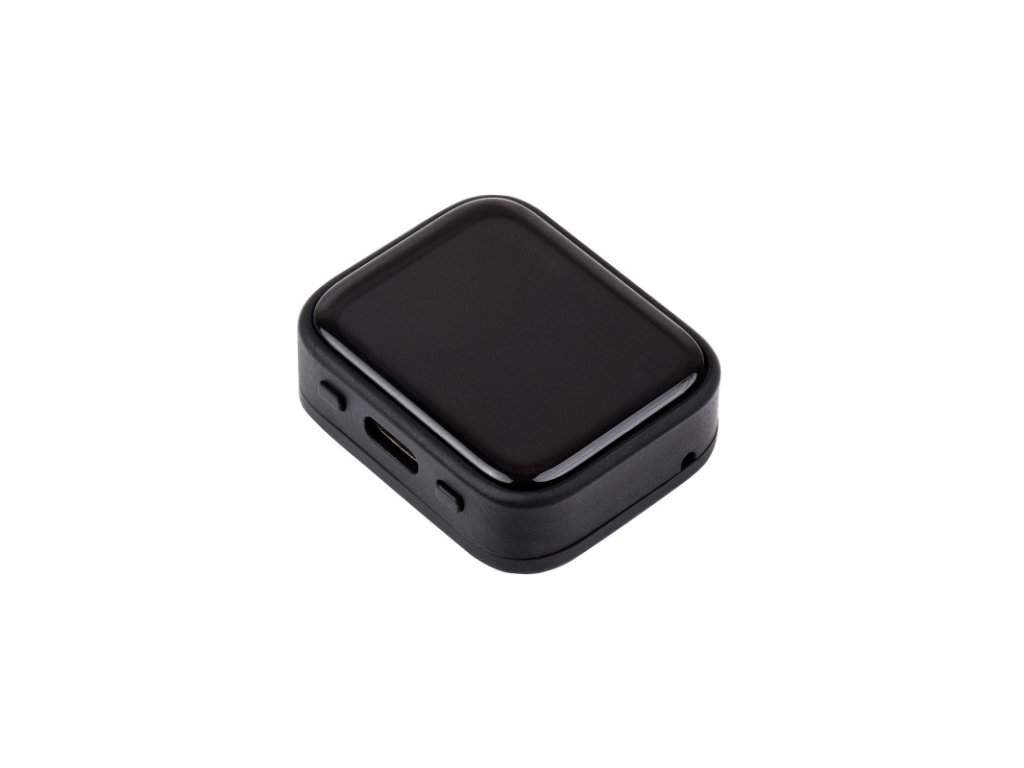

Špeciálne čierne puzdro, jedinečný dizajn
s odnímateľným zadným krytom pre jednoduché zabudovanie do projektov a svojpomocné navrhovanie

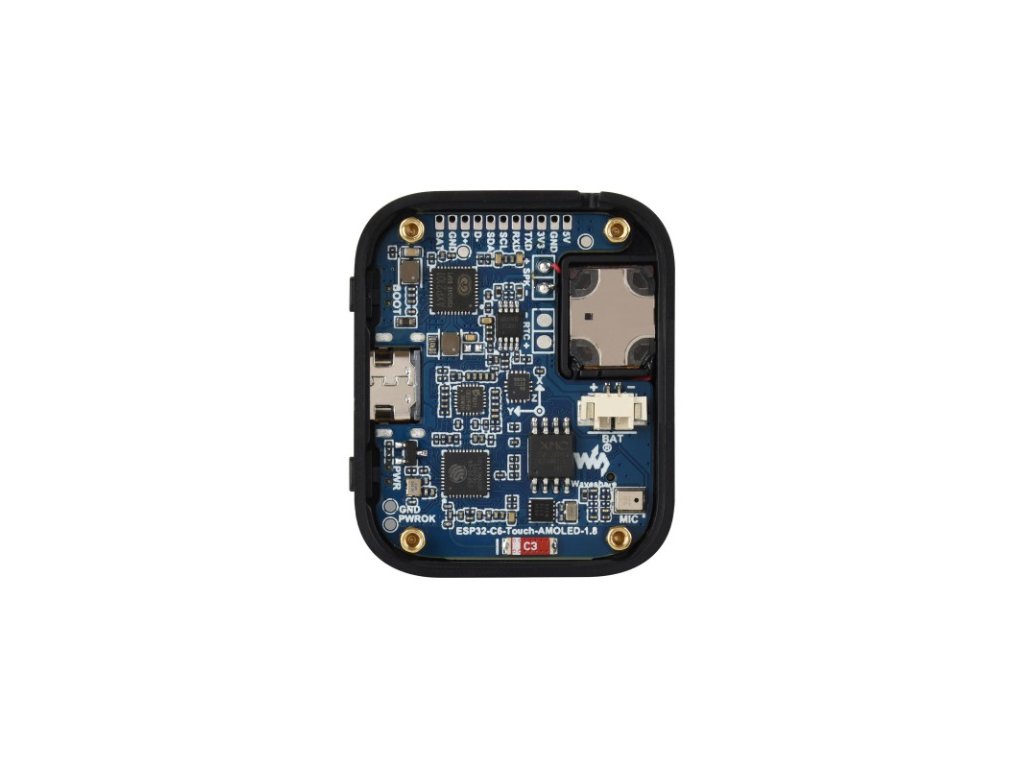

Čo je na doske
- ESP32-C6
SoC s WiFi a Bluetooth, prevádzková frekvencia až 160 MHz - 6-osová IMU QMI8658
obsahuje 3-osový gyroskop a 3-osový akcelerometer
Čip PCF85063 RTC
Vysoko integrovaný integrovaný obvod riadenia napájania AXP2101
Integrovaný obvod audio kodeku s nízkou spotrebou energie ES8311- Rečník
- Kontakty záložnej batérie
na pripojenie záložnej batérie, zabezpečenie funkcie RTC počas výmeny hlavnej batérie
- Konektor MX1.25 pre lítiovú batériu
Konektor MX1.25 s 2 piny pre 3,7 V lítiovú batériu (voliteľnú), podporuje nabíjanie a vybíjanie. (Pre umiestnenie do puzdra sa odporúča batéria s rozmermi 3,85 × 24 × 28 mm) - 16 MB NOR-Flash pamäť
na ukladanie dát - Mikrofón
na zachytávanie zvuku - Integrovaná anténa
podporuje 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE) - Rezervované GPIO kontakty (rozstup 1,5 mm)
Použitie dostupných I/O funkčných pinov pre jednoduché rozšírenie - Tlačidlo BOOT
na spustenie zariadenia a ladenie funkcií - Port USB typu C
ESP32-C6 USB rozhranie na programovanie a tlač protokolov - Tlačidlo PWM
pre ZAP/VYP napájania systému, podporuje vlastné funkcie
Definícia pinu
Obrysové rozmery
Obsah balenia:
Hmotnosť: 0,021 kg
