Vývojová doska ESP32-C6 s 2,16-palcovým AMOLED displejom a dotykovou obrazovkou s bat.
Vývojová doska ESP32-C6 s 2,16-palcovým AMOLED displejom a dotykovou obrazovkou s bat.
SKU: 34202
Vývojová doska ESP32-C6 s 2,16-palcovým AMOLED displejom a dotykovou obrazovkou, rozlíšenie 480 × 480, 16,7 milióna farieb, podpora dvoch mikrofónov, Wi-Fi 6 a BLE 5
Vývojová doska pre 2,16-palcový dotykový AMOLED displej ESP32-C6
Vstavaný ovládač displeja CO5300 a kapacitný dotykový čip CST9220
Možnosti verzie
Všetky verzie sú vybavené dotykovou funkciou
ESP32-C6-Touch-AMOLED-2.16-EN
Štandardná verzia, bez lítiovej batérie
ESP32-C6-Touch-AMOLED-2.16
Dodáva sa s 3,7V lítiovou batériou
(možno ju nainštalovať do puzdra)
Funkcie
ESP32 -C6-Touch-AMOLED-2.16 je lacná, vysokovýkonná vývojová doska pre mikrokontroléry navrhnutá spoločnosťou Waveshare. Tento produkt je založený na mikrokontroléri ESP32-C6 a integruje 2,16-palcový kapacitný dotykový AMOLED displej, 6-osovú IMU, čip RTC, čip audio kodeku s nízkou spotrebou energie, čip správy napájania atď., špeciálne navrhnutý pre vývoj prototypov a overovanie funkcií aplikácií hlasových interakcií s umelou inteligenciou.
- Vybavený vysokovýkonným 32-bitovým RISC-V procesorom ESP32-C6 s hlavnou frekvenciou až 160 MHz
- Podporuje bezdrôtovú komunikáciu Wi-Fi 6, Bluetooth 5 a IEEE 802.15.4 (Zigbee 3.0 a Thread) s vynikajúcim RF výkonom a integrovanou anténou
- Vstavaná 512KB HP Static RAM, 16KB LP Static RAM, 320KB ROM a externá 16MB Flash pamäť
- Port typu C, zlepšuje kompatibilitu zariadení a jednoduchšie používanie
- Vstavaný 2,16-palcový AMOLED kapacitný dotykový displej pre jasné farebné zobrazenie, rozlíšenie 480 × 480, 16,7 milióna farieb
- Vstavaný ovládač displeja CO5300 a kapacitný dotykový čip CST9220, ktoré využívajú komunikáciu QSPI a I2C, efektívne šetria zdroje IO
- Integrovaná 6-osová IMU QMI8658 (3-osový akcelerometer a 3-osový gyroskop) na detekciu pohybu, počítanie krokov atď.
- Integrovaný čip PCF85063 RTC, napájaný lítiovou batériou cez čip AXP2101 pre neprerušované napájanie
- Programovateľné tlačidlá KEY a BOOT na doske pre jednoduchý vývoj vlastných funkcií
- Vstavaný konektor pre nabíjanie/vybíjanie lítiovej batérie 3,7 V MX1,25
- Prispôsobenie 1 × I2C, 1 × UART a 1 × USB kontaktov pre pripojenie a ladenie externých zariadení
- Používa integrovaný obvod AXP2101 pre efektívnu správu napájania, podporuje viacero napäťových výstupov, nabíjanie batérií, správu batérií a optimalizáciu životnosti batérií atď.
- Používa AMOLED displej s výhodami vysokého kontrastu, širokého pozorovacieho uhla, sýtych farieb, rýchlej odozvy, tenšieho dizajnu a nízkej spotreby energie atď.
Parametre AMOLED displeja
| Zobrazovací panel | AMOLED | Veľkosť displeja | 2,16 palca |
|---|---|---|---|
| Rozlíšenie displeja | 480 × 480 pixelov | Farba displeja | 16,7 milióna |
| Jas | 600 cd/m² | Kontrastný pomer | 100000:1 |
| komunikačné rozhranie | QSPI | Integrovaný obvod ovládača | CO5300 |
| Dotykové písanie | Kapacitný dotyk | Dotykový integrovaný obvod | CST9220 |
Malá veľkosť, dotyk, viac možností
Vhodné pre vývoj rôznych inteligentných zariadení a umožňuje realizovať funkciu interakcie človek-stroj. Podporuje pripojenie k batérii pre nezávislú prevádzku.
Používa AMOLED obrazovku
Technológia displejov novej generácie, v porovnaní s tradičnými LCD displejmi, ponúka AMOLED obrazovka presnú reguláciu svetla, ktorá zobrazuje jemnejšie farby, viac detailov obrazu a živšie videá a obrázky.
Široký pozorovací uhol 178°
Vynikajúci výkon displeja, 16,7 milióna farieb, široký pozorovací uhol
Prehľad funkcií
Podporuje ESP-IDF, Arduino IDE
Komplexná sada SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať
Podpora Wi-Fi 6 a BLE 5
podporuje Wi-Fi 6, Bluetooth 5 a IEEE 802.15.4 (Zigbee 3.0 a Thread),
jeho podsystém Bluetooth Low Energy podporuje Bluetooth 5 (LE) a Bluetooth Mesh

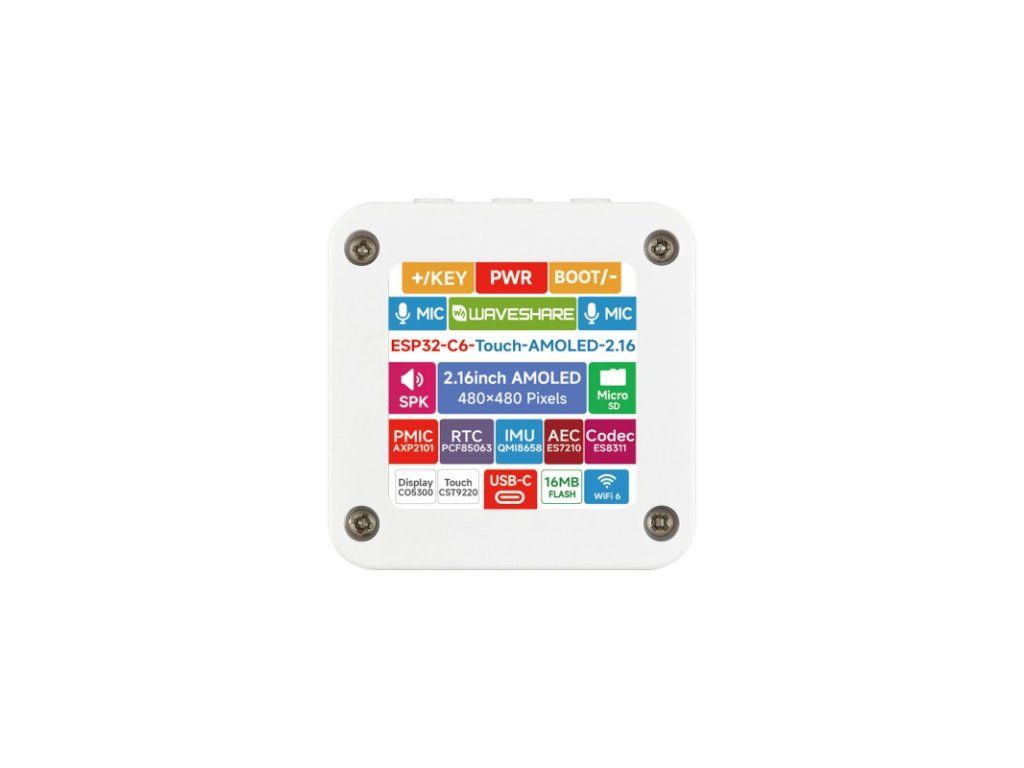

Čo je na doske
Integrovaný jednojadrový procesor ESP32-C6 RISC-V s prevádzkovou frekvenciou až 160 MHz, podporuje Wi-Fi 6 a BLE 5 s frekvenciou 2,4 GHz- AXP2101
Vysoko integrovaný čip správy napájania - 16 MB NOR Flash
na ukladanie dát - 6-osová IMU QMI8658
obsahuje 3-osový gyroskop a 3-osový akcelerometer - Čip zvukového kodeku ES8311
s nízkou spotrebou energie - Čip ES7210
ADC pre obvody na potlačenie ozveny - Konektor MX1.25 pre lítiovú batériu
Konektor MX1.25 s 2 piny pre 3,7 V lítiovú batériu, podporuje nabíjanie a vybíjanie - Integrovaná anténa
podporuje 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE) - Konektor IPEX 1
je možné aktivovať opätovným spájkovaním integrovaného odporu - Tlačidlo BOOT
Stlačením pri zapnutí prejdete do režimu sťahovania
- Dlhým stlačením tlačidla PWR
vypnete zariadenie, krátkym stlačením ho zapnete (systém sa štandardne zapne po pripojení k zdroju napájania) - Tlačidlo KEY
podporuje vlastné funkcie - Dizajn s dvojitým mikrofónovým poľom
podporuje pokročilejšie funkcie hlasovej interakcie - 2-pinové reproduktorové podložky
Výstupný zvukový signál na pripojenie externého reproduktora - Slot pre kartu TF
podporuje kartu TF formátovanú vo formáte FAT32 pre rozšírenie dát - Čip PCF85063
RTC s funkciou merania času - Port typu C Port
ESP32-C6 USB na programovanie a tlač protokolov - 2,16-palcový konektor displeja
len na pripojenie displeja - Čip zosilňovača reproduktorov,
profesionálny čip zosilňovača zvukového výkonu, ktorý poskytuje čistý a bohatý zvukový výstup pre vysoko kvalitný zážitok z reproduktorov
Definícia PIN kódu
obrysové rozmery
Obsah balenia:
Hmotnosť: 0,061 kg
