Vývojová doska ESP32-S3 4,2-palcová RLCD
Vývojová doska ESP32-S3 4,2-palcová RLCD
SKU: 33298
Vývojová doska ESP32-S3 4,2-palcová RLCD, rozlíšenie 300 × 400, podpora duálnej komunikácie Wi-Fi a BLE a hlasovej interakcie s AI
Vývojová doska ESP32-S3 4,2-palcová
RLCD
RLCD
Čítanie ako pri čítaní elektronického papiera, rýchlejšia odozva na obnovenie
Hlasová interakcia s umelou inteligenciou, monitorovanie teploty a vlhkosti, vzdelávanie a rozvoj svojpomocne
Možnosti verzie
ESP32-S3-RLCD-4.2
sa dodáva s lítiovou batériou 18650
ESP32-S3-RLCD-4.2-EN
bez lítiovej batérie 18650
Funkcie
ESP32 -S3-RLCD-4.2 je vývojová doska RLCD AIoT založená na ESP32-S3, ktorá podporuje duálnu komunikáciu Wi-Fi a BLE. Integrovaná 4,2-palcová RLCD s nízkou spotrebou energie, zobrazením ako pri elektronickom papieri a rýchlejšou odozvou obnovovania. Integrovaný obvod audio kodeku, dva mikrofóny, reproduktor, vysoko presný snímač teploty a vlhkosti SHTC3, slot pre TF kartu, RTC konektor a obvod riadenia nabíjania a vybíjania lítiových batérií atď. Rezervované rozhrania USB, UART, I2C a viacero GPIO pre jednoduché rozšírenie. Podporuje hlasovú interakciu s AI, monitorovanie teploty a vlhkosti a ovládanie IoT, vďaka čomu je vhodná pre DIY inteligentné stolové ozdoby, elektronické kalendáre, inteligentné zariadenia s AI a ďalšie aplikácie. Ideálna je aj na prototypovanie produktov.
- Používa vysokovýkonný 32-bitový dvojjadrový procesor Xtensa LX7 s hlavnou frekvenciou až 240 MHz
- Podporuje 2,4 GHz Wi-Fi a Bluetooth 5 (LE) s integrovanou anténou
- Vstavaná 512KB statická RAM, 384KB ROM, s integrovanou 16MB Flash a 8MB PSRAM
- Vstavaný 4,2-palcový RLCD s rozlíšením 300 × 400, reflexným zobrazovaním a bez potreby podsvietenia
- Vybavený dvojitým mikrofónovým poľom, ktorý umožňuje zvukové algoritmy, ako je redukcia šumu a potlačenie ozveny, vhodný pre presné rozpoznávanie hlasu a aplikácie prebudenia hlasom v blízkom aj vzdialenom poli
- Integrovaný čip PCF85063 RTC a snímač teploty a vlhkosti SHTC3 pre presnú správu RTC a monitorovanie prostredia
- Vstavaný držiak lítiových batérií 18650 a záložný konektor RTC Batt. Záložný konektor RTC Batt podporuje nabíjateľnú batériu RTC a dva režimy hlavného napájania batérie a nezávislého napájania RTC.
- Vstavaný slot pre TF kartu na externé ukladanie obrázkov alebo súborov
- Programovateľné bočné tlačidlá KEY a BOOT na integrovanej strane pre vývoj prispôsobených funkcií
- Rezervovaný 2 × 8PIN 2,54 mm rozteč (samica) pre pohodlné externé rozšírenie
Špecifikácie
| zobrazovací panel | RLCD | Veľkosť displeja | 4,2 palca |
|---|---|---|---|
| rozlíšenie | 300 × 400 | šedá stupnica | 2 |
| rozhranie | SPI | Režim zobrazenia | reflexný |
| Integrovaný obvod ovládača | ST7305 | farba displeja | čierna, biela |
Integrovaný audio kodek
Podporuje vysokokvalitné spracovanie zvuku a poskytuje čistý a vysokokvalitný zvukový vstup a výstup
Podporuje hlasovú interakciu s umelou inteligenciou
Umožňuje prístup k online platformám pre rozsiahle modelovanie, ako sú DeepSeek, Doubao atď.

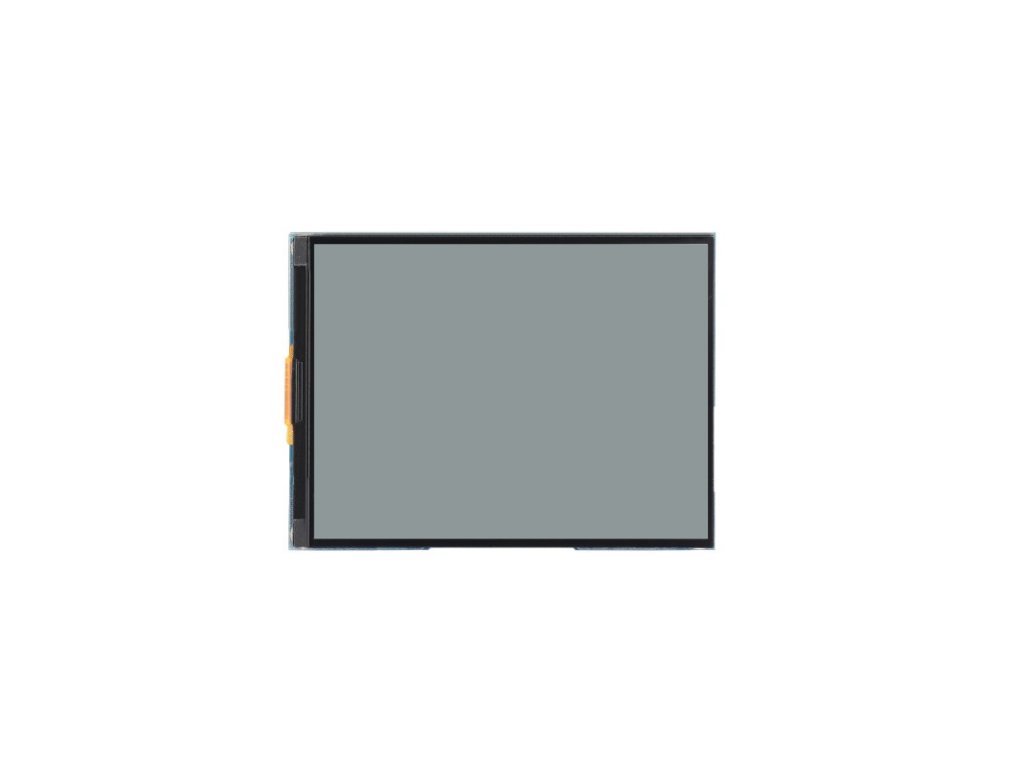

Reflexný displej z tekutých kryštálov
Reflexný displej z tekutých kryštálov (RLCD) je špecializovaný typ LCD, ktorý efektívne využíva okolité svetlo (ako je prirodzené slnečné svetlo alebo vnútorné osvetlenie) namiesto podsvietenia, čím dosahuje energetickú účinnosť aj šetrnosť k životnému prostrediu. Vďaka svojmu reflexnému dizajnu RLCD fungujú výnimočne dobre v jasnom prostredí, kde konvenčné LCD môžu trpieť odleskami a zníženou viditeľnosťou. Vďaka efektívnemu odrážaniu vonkajšieho svetla dokáže RLCD poskytnúť jasný a vysoko kvalitný vizuálny zážitok.
Scenáre aplikácií
Ideálne pre svojpomocné inteligentné stolové ozdoby, elektronické kalendáre, inteligentné zariadenia s umelou inteligenciou,
vonkajšie displeje a ďalšie
Podporuje ESP-IDF, Arduino IDE
Komplexná sada SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať

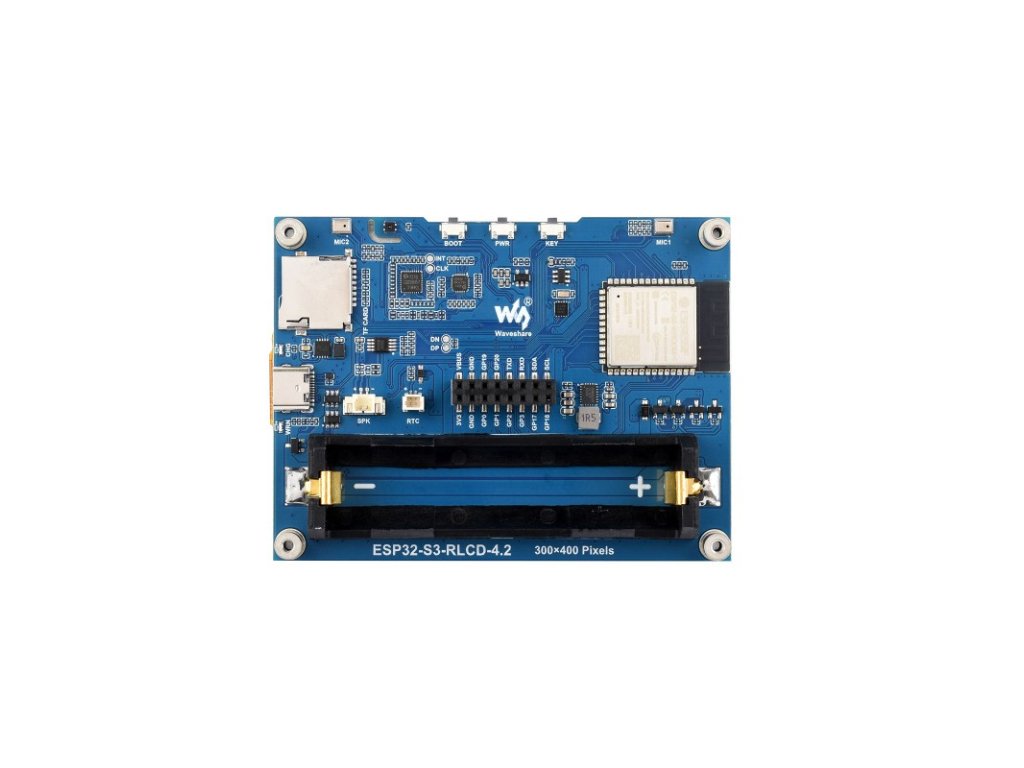

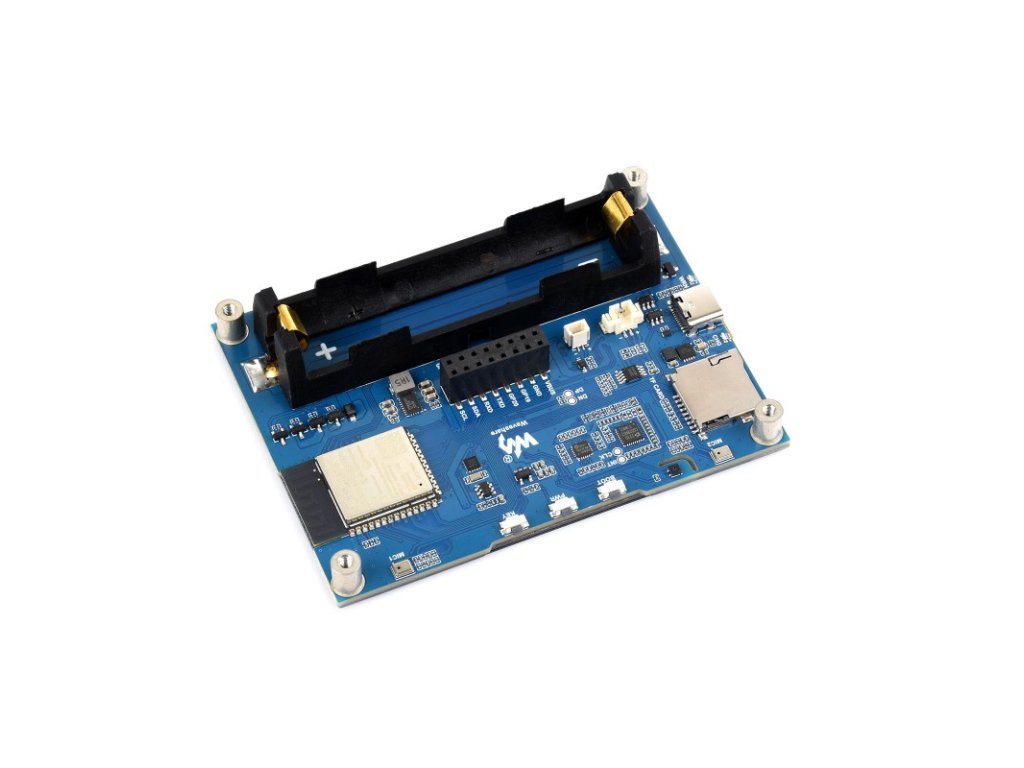

Čo je na doske
- ESP32-S3-WROOM-1-N16R8
SoC s Wi-Fi a Bluetooth, hlavná frekvencia 240 MHz, integrovaný so 16 MB Flash a 8 MB PSRAM - Čip ES7210
ADC pre obvod potlačenia ozveny - Čip zvukového kodeku ES8311
s nízkou spotrebou energie - Tlačidlo BOOT
Stlačením pri zapnutí prejdete do režimu sťahovania - Dlhým stlačením tlačidla PWR
vypnete zariadenie, krátkym stlačením zapnete zariadenie - Tlačidlo KEY
je možné prispôsobiť pre ďalšie funkcie - Snímač teploty a vlhkosti SHTC3
meria okolitú teplotu a vlhkosť a umožňuje monitorovanie prostredia. - Čip PCF85063
RTC s funkciou merania času
- Výstupný audio signál pre 2-pinový reproduktor MX1.25
na pripojenie externého reproduktora - Nezávislý napájací konektor RTC podporuje iba nabíjateľné batérie RTC
PH1.0 - 2 × 8PIN 2,54 mm rozteč (samica)
- Držiak lítiovej batérie 18650
- Dizajn s dvojitým mikrofónovým poľom
s dvojitým mikrofónovým poľom, spárovaný s ES7210 pre dosiahnutie potlačenia ozveny - Indikátor nabíjania CHG
nesvieti po úplnom nabití - Výstražný indikátor WRN
svieti, keď je batéria zapojená opačne. - Port typu C
na napaľovanie programov a tlač protokolov - Slot pre TF kartu
podporuje FAT32 TF kartu pre rozšírenie dát
Definícia pinu
Obrysové rozmery
Obsah balenia:
Hmotnosť: 0,187 kg
- Hostiteľ ESP32-S3-RLCD-4.2 x1
- nabíjateľná lítiová batéria 18650 x1
- 1x 8Ω 2W MX1.25 2PIN reproduktor
- Skrutkovač x1
