Vývojová doska ESP32-S3 LoRa, integrovaný RF čip LR1121 tretej generácie, podporuje bezdrôtovú komunikáciu LoRa Sub-GHz/2,4 GHz, možnosti pre frekvenčné pásmo, voliteľná doska adaptéra USB portu

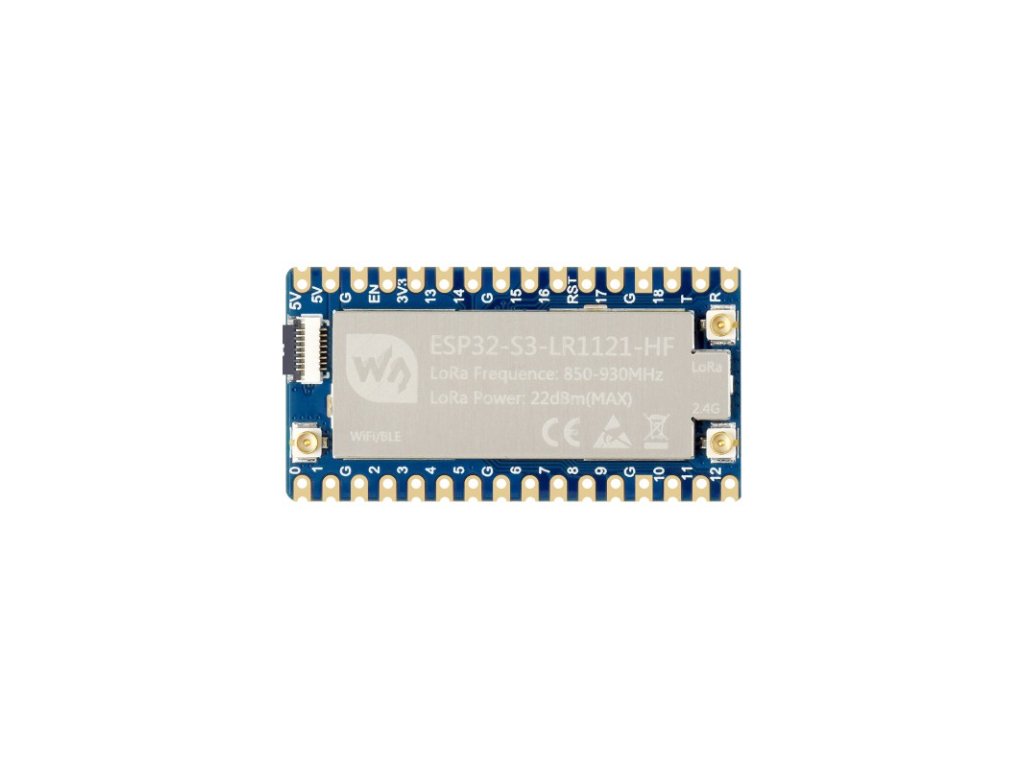

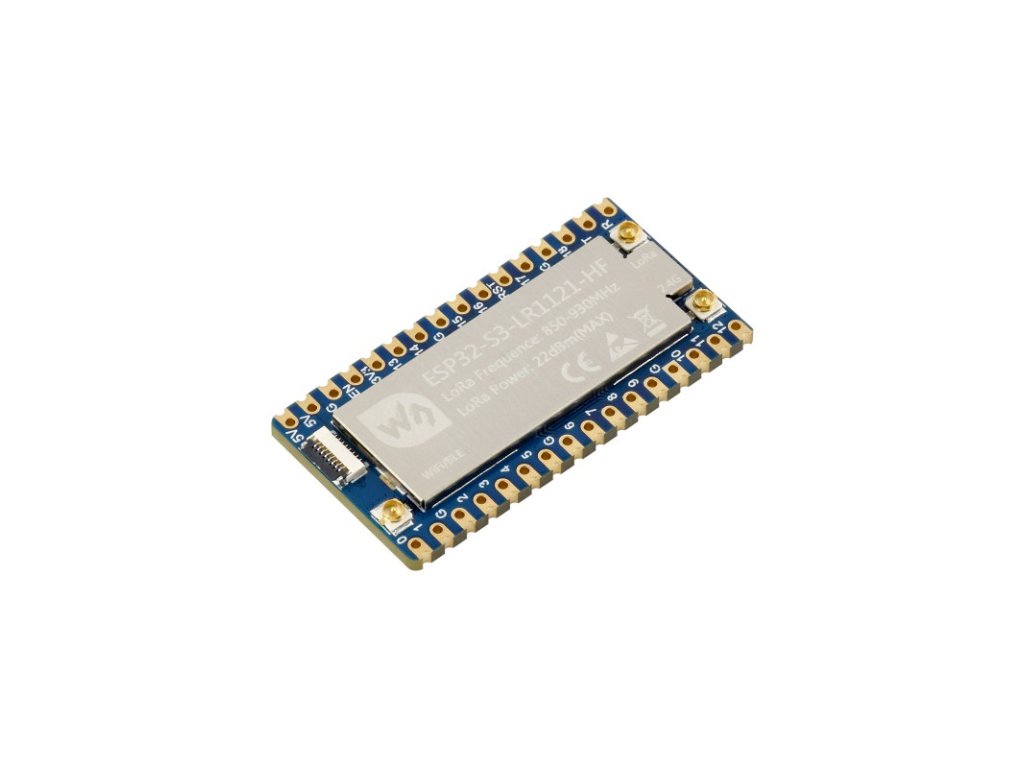

Vývojová doska ESP32-S3 LoRa

Integruje RF čip LR1121 tretej generácie, možnosti pre frekvenčné pásmo LF/HF

Možnosti verzie

HF verzia, frekvencia 850 ~ 930 MHz

Platí pre Európu, Severnú Ameriku a Oceániu

ESP32-S3-LR1121-HF
Štandardná verzia

ESP32-S3-LR1121-HF-Kit
ESP32-S3-LR1121-HF + adaptérová
doska USB portu + kábel FFC

LF verzia, frekvencia 410 ~ 510 MHz

Platí pre Európu, Áziu

ESP32-S3-LR1121-LF
Štandardná verzia

ESP32-S3-LR1121-LF-Kit
ESP32-S3-LR1121-LF + adaptérová
doska USB portu + kábel FFC

Podporuje LoRa 2.4G pre globálne bezdrôtové pripojenie s rozšíreným dosahom a nižšou spotrebou energie.
Pred objednaním si vyberte frekvenčnú verziu podľa miestnych rádiokomunikačných predpisov.

Špecifikácie dosky

Vybavený vysokovýkonným 32-bitovým dvojjadrovým procesorom Xtensa LX7 s hlavnou frekvenciou až 240 MHz
Podporuje 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE) pre splnenie rôznych bezdrôtových potrieb
Vstavaná 512KB statická RAM a 384KB ROM, s integrovanou 4MB Flash a 2MB PSRAM
Casted modul umožňuje priame spájkovanie na nosné dosky
Bohaté periférne rozhrania na doske vrátane 4 × SPI, 2 × I2C, 3 × UART, 2 × I2S a 2 × ADC atď.
Na základe nízkoenergetického LoRa transceiveru tretej generácie LR1121
Podporuje frekvenčné pásma Sub-GHz (150MHz ~ 960MHz), S-band (1,9GHz ~ 2,1GHz) a 2,4GHz ISM
Pripája sa ku cloudu prostredníctvom protokolu LoRa alebo LoRaWAN cez bránu, čo umožňuje nízkoenergetické rozsiahle siete (LPWAN)
Podporuje modulačné schémy LoRa, (G)FSK a LR-FHSS, kompatibilné so sériou SX126X/SX127X pre jednoduchú aktualizáciu produktu
Integruje šifrovací engine AES-128 pre zvýšenie bezpečnosti údajov
Vstavaný kryštálový oscilátor TCXO zaisťuje frekvenčnú stabilitu aj v extrémnych teplotných podmienkach
Vhodné pre aplikácie IoT, ako je priemyselná telemetria, inteligentná domácnosť, monitorovanie životného prostredia a diaľkový zber údajov
Dodáva sa s online zdrojmi a manuálom (príklad v jazyku C) pre jednoduchý vývoj a rýchlu aplikáciu

Špecifikácie produktu

Verzia	ESP32-S3-LR1121-LF	ESP32-S3-LR1121-HF
RF čip	LR1121
Frekvenčný rozsah	LF: 410 ~ 510 MHz	HF: 850 ~ 930 MHz
Frekvenčný rozsah	2000 MHz ~ 2500 MHz
vyžarovací výkon	-9dBm ~ 22dBm v pásme Sub-GHz -18dBm ~ 13dBm v pásme ISM
vyžarujúci prúd	87,7 mA pri 22 dBm 52,7 mA pri 13 dBm	111,2 mA pri 22 dBm 49,6 mA pri 13 dBm
Modulácia	LoRa / (G)FSK / LR-FHSS
Ochrana antény	Ochrana TVS
Konektor	skosená hrana / spájkovacie otvory, rozstup 2,54 mm
Rýchlosť prenosu dát	LoRa: 0,091 kb/s ~ 62,5 kb/s (G)FSK: 0,6 kb/s ~ 300 kb/s
Typický rozsah	Pásmo subGHz: 5 km Pásmo ISM: 2 km
Faktor rozptylu	SF5 ~ SF12
Citlivosť prijímača	-127 dBm v pásme Sub-GHz, SF=7, CR4_5, BWL=125 kHz -111 dBm v pásme ISM, SF=7, CR4_5, BWL=800 kHz
Rozhranie antény	Konektor IPEX-1
Prevádzková teplota	-40℃ ~ 85℃
Rozmery	21,00 × 41,00 (mm)

Podporuje C/C++

Komplexné SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať

Kompaktná veľkosť, samostatná konštrukcia adaptérovej dosky

Otvory s ponorným zlatým dizajnom, vysoko integrované puzdro. Prispôsobenie portu USB typu C pomocou adaptérovej dosky, jednoduché zabudovanie do rôznych produktových aplikácií.

Vývojová doska ESP32-S3 LoRa, samostatný dizajn adaptérovej dosky

Založené na ESP32-S3, navrhnuté
pre trh AIoT

Vybavený 32-bitovým dvojjadrovým procesorom Xtensa LX7, schopným bežať na frekvencii 240 MHz, s výkonným výpočtovým výkonom umelej inteligencie a mechanizmom bezpečnostného šifrovania

Vývojová doska ESP32-S3 LoRa, založená na čipe ESP32-S3

21 × multifunkčné GPIO piny

Séria ESP32 umožňuje flexibilné mapovanie periférnych signálov, ako sú UART, SPI, I2C a PWM, na takmer akýkoľvek GPIO pin prostredníctvom GPIO matice.
