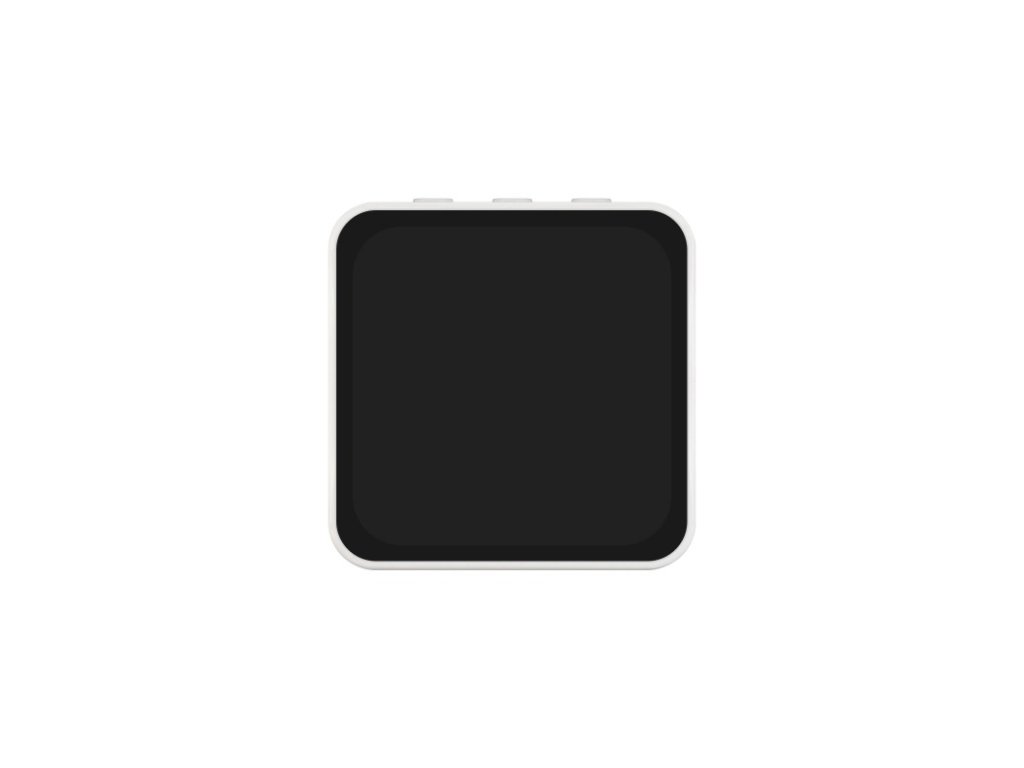

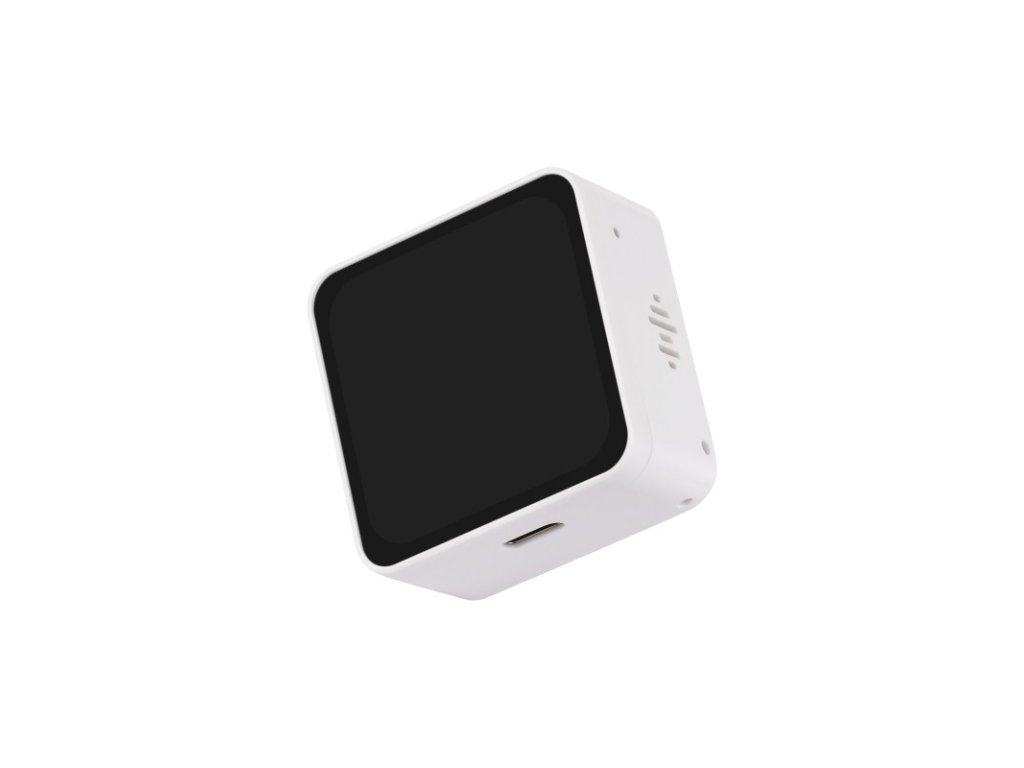

Vývojová doska ESP32-S3 pre 2,16-palcový AMOLED displej s bat.
Vývojová doska ESP32-S3 pre 2,16-palcový AMOLED displej s bat.
Verzia: S batériou
SKU: 33969
Vývojová doska ESP32-S3 pre 2,16-palcový AMOLED displej, rozlíšenie 480 × 480, 16,7 milióna farieb, podpora duálnych mikrofónov, 2,4 GHz Wi-Fi a BLE 5
Vývojová doska ESP32-S3 pre 2,16-palcový AMOLED displej
Vstavaný ovládač displeja CO5300 a kapacitný dotykový čip CST9220
Možnosti verzie
Všetky verzie sú vybavené dotykovou funkciou
ESP32-S3-Touch-AMOLED-2.16-EN
Štandardná verzia, bez lítiovej batérie
ESP32-S3-Touch-AMOLED-2.16
Dodáva sa s 3,7V lítiovou batériou
(možno ju nainštalovať do puzdra)
Parametre AMOLED displeja
| Zobrazovací panel | AMOLED | Veľkosť displeja | 2,16 palca |
|---|---|---|---|
| Rozlíšenie displeja | 480 × 480 pixelov | Farba displeja | 16,7 milióna |
| Jas | 600 cd/m² | Kontrastný pomer | 100000:1 |
| komunikačné rozhranie | QSPI | Integrovaný obvod ovládača | CO5300 |
| Dotykové písanie | Kapacitný dotyk | Dotykový integrovaný obvod | CST9220 |
Funkcie
ESP32 -S3-Touch-AMOLED-2.16 je vysoko výkonná, vysoko integrovaná vývojová doska pre mikrokontroléry navrhnutá spoločnosťou Waveshare. Malá veľkosť s integrovaným 2,16-palcovým kapacitným AMOLED displejom, vysoko integrovaným čipom pre správu napájania, 6-osovou IMU (3-osový akcelerometer a 3-osový gyroskop), čipom RTC, nízkoenergetickým audio kodekom, obvodom pre potlačenie ozveny atď., čo vám uľahčuje rýchly vývoj a integráciu do produktov.
- Vybavený vysokovýkonným 32-bitovým dvojjadrovým procesorom ESP32-S3R8 Xtensa LX7 s hlavnou frekvenciou až 240 MHz
- Podporuje 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE) s integrovanou anténou
- Vstavaná 512KB statická RAM, 384KB ROM, s integrovanou 8MB PSRAM a externou 16MB flash pamäťou
- Port typu C, zlepšuje kompatibilitu zariadení a jednoduchšie používanie
- Vstavaný 2,16-palcový AMOLED kapacitný dotykový displej pre jasné farebné zobrazenie, rozlíšenie 480 × 480, 16,7 milióna farieb
- Používa AMOLED displej s výhodami vysokého kontrastu, širokého pozorovacieho uhla, sýtych farieb, rýchlej odozvy, tenšieho dizajnu a nízkej spotreby energie atď.
- Vstavaný ovládač displeja CO5300 a kapacitný dotykový čip CST9220, ktoré využívajú komunikáciu QSPI a I2C, efektívne šetria zdroje IO
- Vybavený duálnym mikrofónovým poľom s obvodom na redukciu šumu a potlačenie ozveny, vhodný pre presné rozpoznávanie reči a prebudenie v blízkom/vzdialenom poli
- Integrovaná 6-osová IMU QMI8658 (3-osový akcelerometer a 3-osový gyroskop) na detekciu pohybu, počítanie krokov atď.
- Programovateľné tlačidlá PWR a BOOT na doske pre jednoduchý vývoj vlastných funkcií
- Vstavaný konektor pre nabíjanie/vybíjanie lítiovej batérie 3,7 V MX1,25
- Používa integrovaný obvod AXP2101 pre efektívnu správu napájania, podporuje viacero napäťových výstupov, nabíjanie batérií, správu batérií a optimalizáciu životnosti batérií atď.
Malá veľkosť, dotyk, viac možností
Vhodné pre vývoj rôznych inteligentných zariadení a umožňuje realizovať funkciu interakcie človek-stroj. Podporuje pripojenie k batérii pre nezávislú prevádzku.
Používa AMOLED obrazovku
Technológia displejov novej generácie, v porovnaní s tradičnými LCD displejmi, ponúka AMOLED obrazovka presnú reguláciu svetla, ktorá zobrazuje jemnejšie farby, viac detailov obrazu a živšie videá a obrázky.
Široký pozorovací uhol 178°
Vynikajúci výkon displeja, 16,7 milióna farieb, široký pozorovací uhol
Prehľad funkcií
Podporuje ESP-IDF, Arduino IDE
Komplexné tutoriály ESP-IDF a Arduino pre jednoduché učenie. Uľahčuje sekundárny vývoj a rozširovanie funkcií, čím urýchľuje nasadenie aplikácií.
Podpora Wi-Fi a BLE 5
ESP32-S3 integruje 2,4 GHz Wi-Fi (802.11 b/g/n) s podporou šírky pásma 40 MHz a
jeho subsystém Bluetooth Low Energy podporuje Bluetooth 5 (LE) a Bluetooth Mesh.

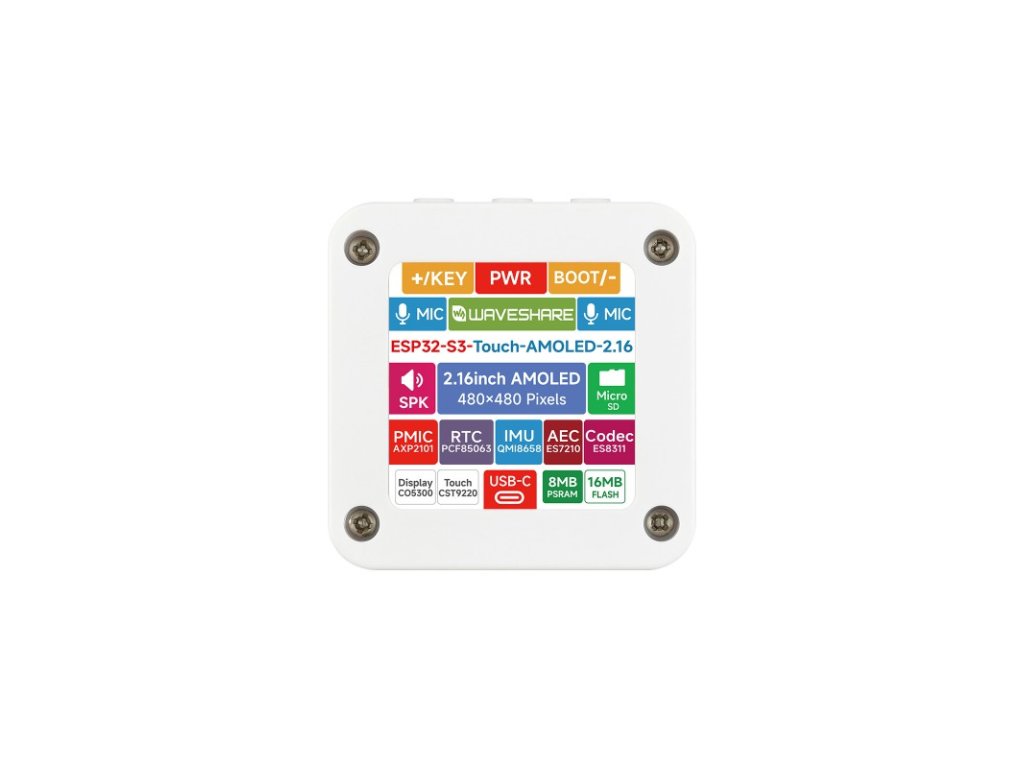

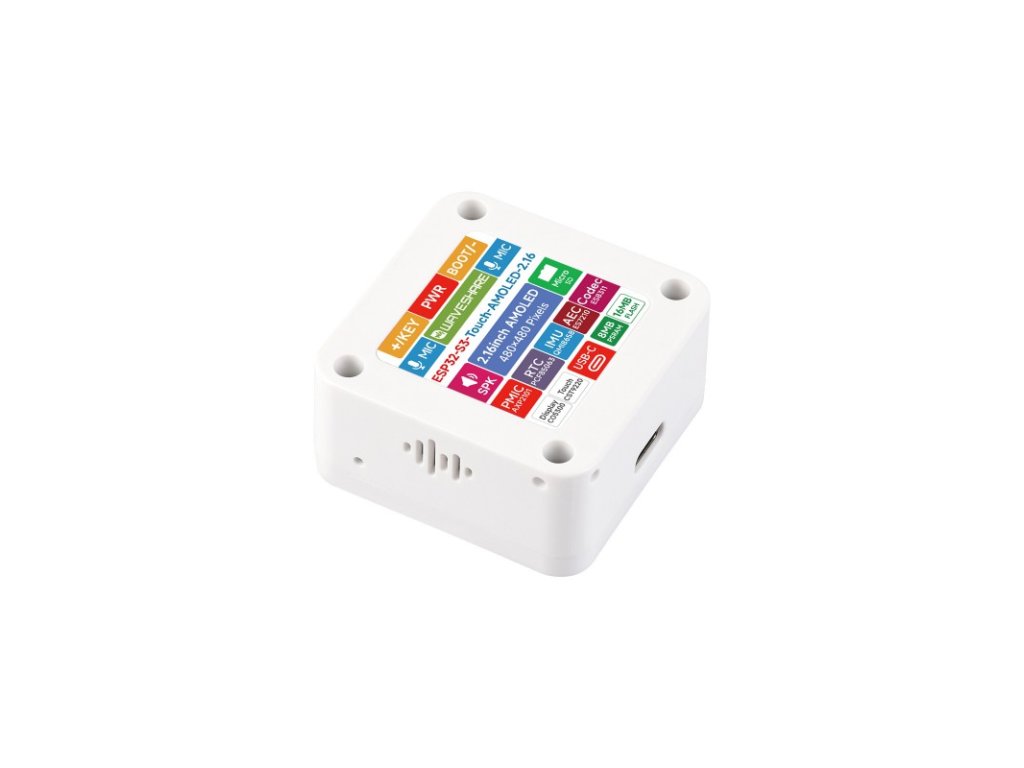

Čo je na doske
- SoC ESP32-S3R8
s Wi-Fi a Bluetooth, prevádzková frekvencia až 240 MHz, so vstavanou 8 MB PSRAM - 16 MB NOR Flash
Vysoko integrovaný čip správy napájania AXP2101- Integrovaná anténa
podporuje 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE) - Port typu C Port
ESP32-S3 USB na programovanie a tlač protokolov - Konektor MX1.25 pre lítiovú batériu
Konektor MX1.25 s 2 piny pre 3,7 V lítiovú batériu, podporuje nabíjanie a vybíjanie - Konektor antény IPEX 1
je možné aktivovať opätovným spájkovaním integrovaného odporu
- Slot pre TF kartu
- Dizajn s dvoma mikrofónmi
a integrovaným obvodom na potlačenie ozveny umožňuje zachytávanie zvuku vyššej kvality - Tlačidlo GPIO 18
podporuje vlastné tlačidlo - Tlačidlo PWR
pre zapnutie/vypnutie napájania systému, podporuje vlastné funkcie - Tlačidlo BOOT
na spustenie zariadenia a ladenie funkcií - 6-osová IMU QMI8658
obsahuje 3-osový gyroskop a 3-osový akcelerometer - Konektor pre 2,16-palcový displej
obrysové rozmery
Obsah balenia:
Hmotnosť: 0,047 kg
- Hostiteľ ESP32-S3-Touch-AMOLED-2.16 x1
- 3,7 V 1000 mAh lítiová batéria x1
- PC izolačná fólia x1
