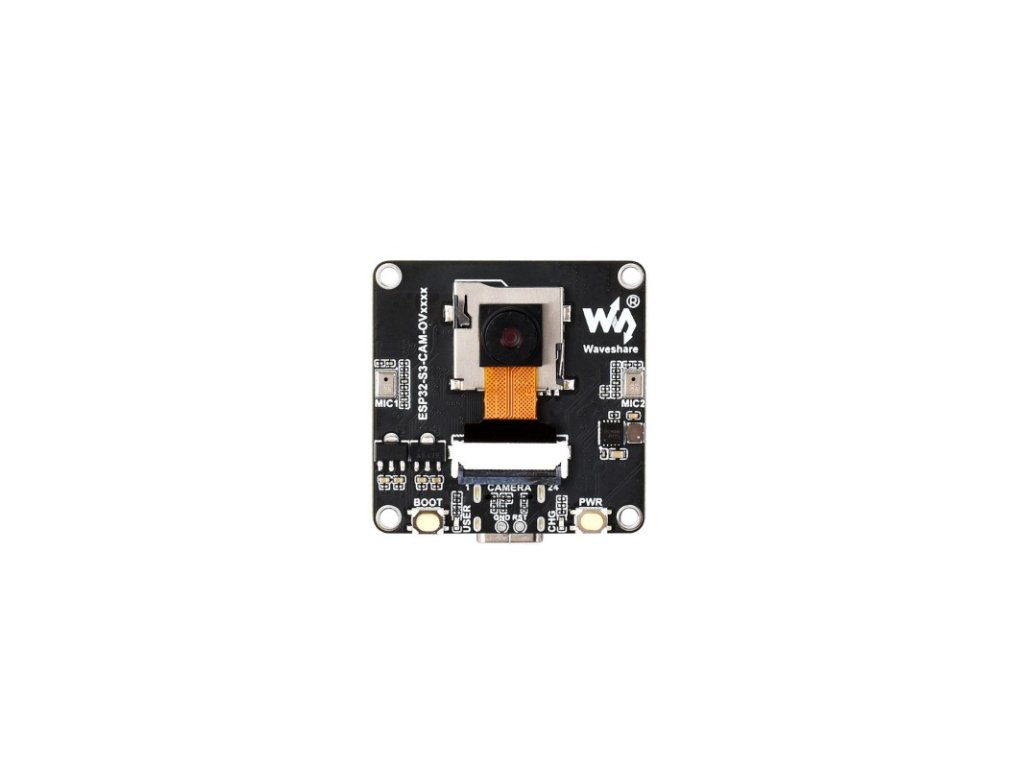

Vývojová doska ESP32-S3 pre AIoT kamery, integrovaný modul audio vstupu a výstupu s kamerou OV5640
Vývojová doska ESP32-S3 pre AIoT kamery, integrovaný modul audio vstupu a výstupu s kamerou OV5640
Verzia: ESP32-S3 s kamerou OV5640
SKU: 33699
Vývojová doska ESP32-S3 pre AIoT kamery, integrovaný modul audio vstupu a výstupu, podporuje pripojenie externého displeja, snímanie a rozpoznávanie obrazu a podporu interakcie s rečou pomocou umelej inteligencie
Vývojová doska ESP32-S3 pre AI kameru
integrovaný zvukový vstup a výstup, podpora externého displeja a hlasovej interakcie s umelou inteligenciou
Možnosti verzie
ESP32-S3-CAM-OV5640
s kamerou OV5640
ESP32-S3-CAM-OV3660
s kamerou OV3660
ESP32-S3-CAM-GC2145
s kamerou GC2145
ESP32-S3-CAM-GC0308
s kamerou GC0308
Funkcie
Tento produkt je vývojová doska pre umelú inteligenciu založená na ESP32-S3, ktorá integruje rozhranie kamery (DVP), rozhranie displeja SPI/QSPI a funkcie zachytávania a prehrávania zvuku. Kombinuje nízku cenu, vysoký výkon a nízku spotrebu energie, aby spĺňala potreby vývoja rôznych aplikácií inteligentných terminálov. Umožňuje prístup k online platformám veľkých modelov, ako sú Doubao a DeepSeek, na podporu viacerých scenárov aplikácií umelej inteligencie, čo umožňuje funkcie interakcie človek-stroj, ako je hlasová interakcia a rozpoznávanie odpovedí na otázky. Súčasne poskytuje ukážku detekcie objektov Edge Impulse, ktorá podporuje detekciu v reálnom čase a detekciu viacerých objektov, vďaka čomu je vhodná na rýchly vývoj produktov, ako je interakcia reči s umelou inteligenciou, detekcia edge vision, aplikácie HMI displejov a inteligentné kamery.
Kľúčové vlastnosti
- Vybavený 32-bitovým dvojjadrovým procesorom Xtensa LX7 s hlavnou frekvenciou až 240 MHz
- Vstavaná 512KB statická RAM a 384KB ROM, s integrovanými 8MB PSRAM a 16MB Flash
- Integrovaná bezdrôtová komunikácia 2,4 GHz Wi-Fi a Bluetooth LE s dvojitým režimom a vynikajúcim RF výkonom
- Duálny mikrofón s redukciou šumu a ozveny pre vysoko kvalitnú rečovú interakciu
Rozšírenie a rozhrania
- Rozhranie LCD displeja SPI / QSPI
- 24-pinové rozhranie DVP kamery
- Prispôsobenie rozhraní USB, I2C a UART
- Vstavaný nabíjací obvod pre lítiové batérie, podporuje pripojenie 3,7 V lítiových batérií pre napájanie
- Dve tlačidlá sú vyhradené pre vlastné funkcie
Vysoko integrovaný dizajn s bohatými rozhraniami pre rýchle prototypovanie a nasadenie inteligentných terminálových aplikácií AIoT.
Porovnanie parametrov kamery
| Model | MAXIMÁLNE rozlíšenie | Výstupné rozhranie | Výstupný formát | Veľkosť objektívu | Ohnisková vzdialenosť | Clona | Zorné pole (FOV) |
|---|---|---|---|---|---|---|---|
| Kamera OV5640 | 2592 × 1944 | DVP | RGB565 YUV/YCbCr422 |
1/4 palca | 4,1 mm | 2,8 | Š: 68° H: 55° V: 42° |
| Kamera OV3660 | 2048 × 1536 | DVP | 8/10-bitové RAW dáta, kompresia JPEG, YUV/YCbCr422 RGB565 |
- | 3,2 mm | 2.4 | D: 68° |
| Kamera GC2145 | 1616 × 1232 | DVP | RGB565 YCbCr422 8bitové surové RGB dáta |
1/5 palca | 2,38 mm | 2.4 | Š: 68° H: 60° V: 46,8° |
| Kamera GC0308 | 648 × 488 | DVP | Odtiene sivej YCbCr422 RGB565 |
1/6,5 palca | 2,5 mm | 2.4 | Š: 58° H: 46° V: 35° |
Rozhranie integrovanej kamery
Vstavané 24-pinové štandardné rozhranie DVP kamery, kompatibilné s kamerami OV3660, OV5640, GC0308 a GC2145
Rozhranie integrovaného displeja
Vstavané 18-pinové rozhranie FPC displeja podporuje pripojenie k 3,5 , 2,8 , 2 a 1,83 -palcovým zobrazovacím modulom Waveshare.
* Len na porovnanie, displej NIE JE súčasťou balenia a je potrebné ho zakúpiť samostatne, podrobný zoznam dielov nájdete v obsahu balenia.
Podporuje snímanie a rozpoznávanie obrázkov
a hlasovú interakciu s umelou inteligenciou
a hlasovú interakciu s umelou inteligenciou
Podporuje viacero kamier s vysokým rozlíšením na snímanie obrazu a vizuálne rozpoznávanie pomocou umelej inteligencie. Integruje duálne mikrofóny, zvukový zosilňovač a funkciu potlačenia ozveny. Umožňuje prístup k online platformám s veľkými modelmi na podporu viacerých scenárov aplikácií umelej inteligencie, čo umožňuje rozpoznávanie reči (ASR) a konverzačnú interakciu. Vďaka vysokovýkonnému čipu ESP32-S3 umožňuje inteligentné vizuálne aj hlasové ovládanie, vhodné pre inteligentný dohľad, hlasových asistentov a scenáre automatizácie internetu vecí.

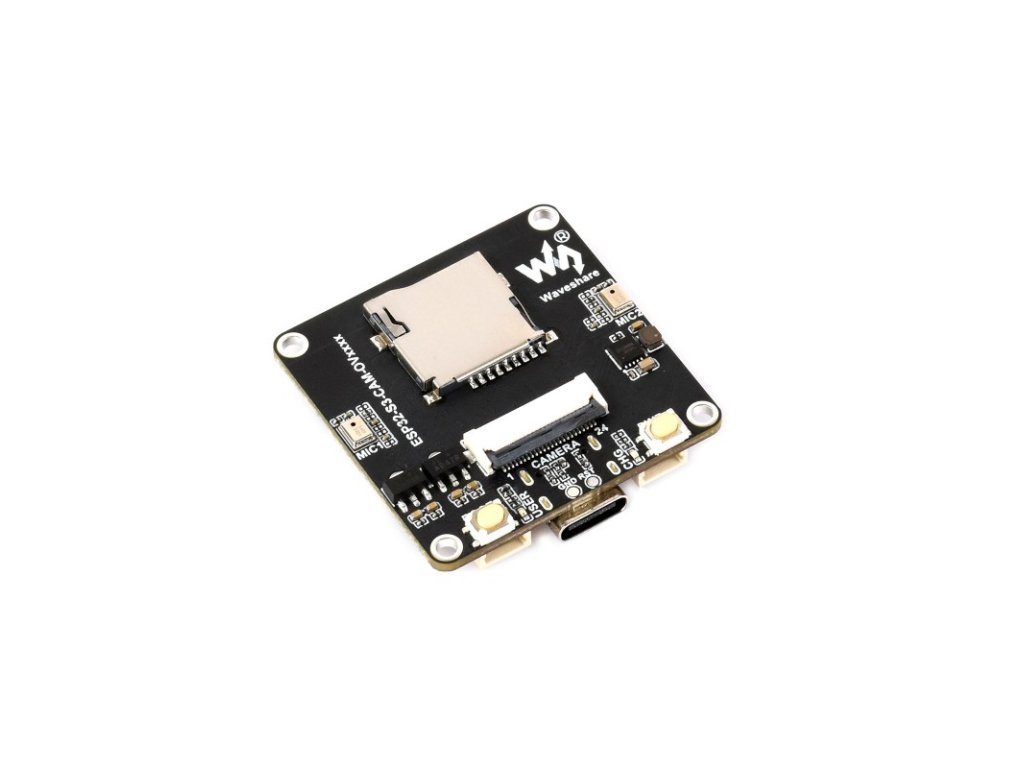

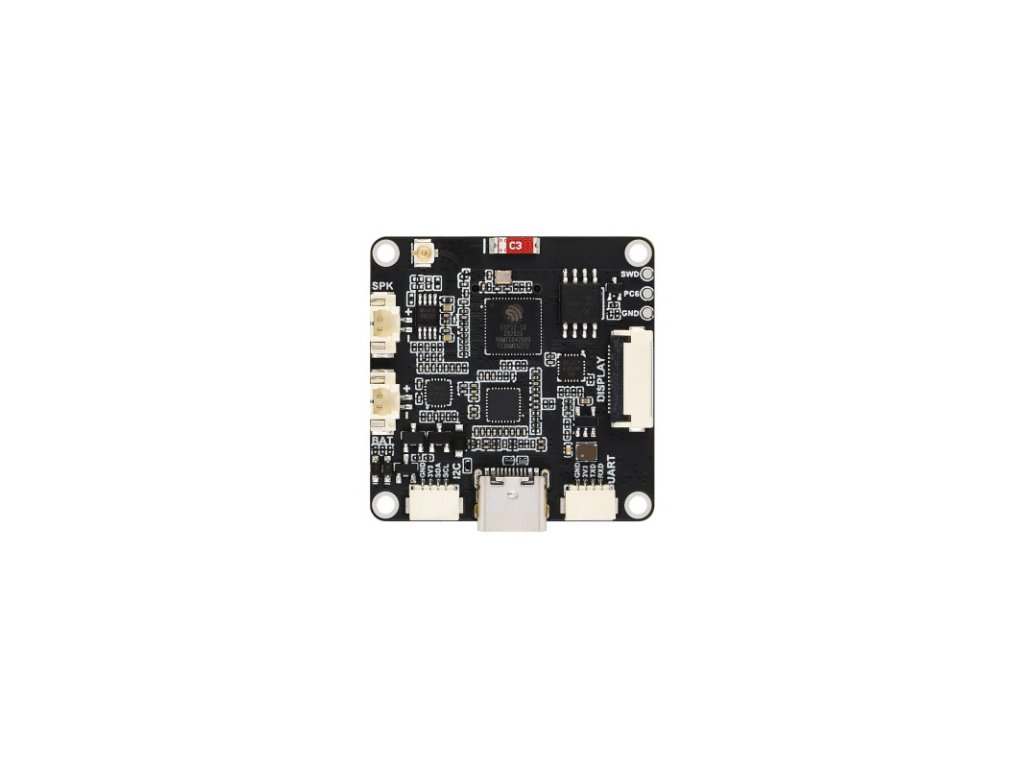

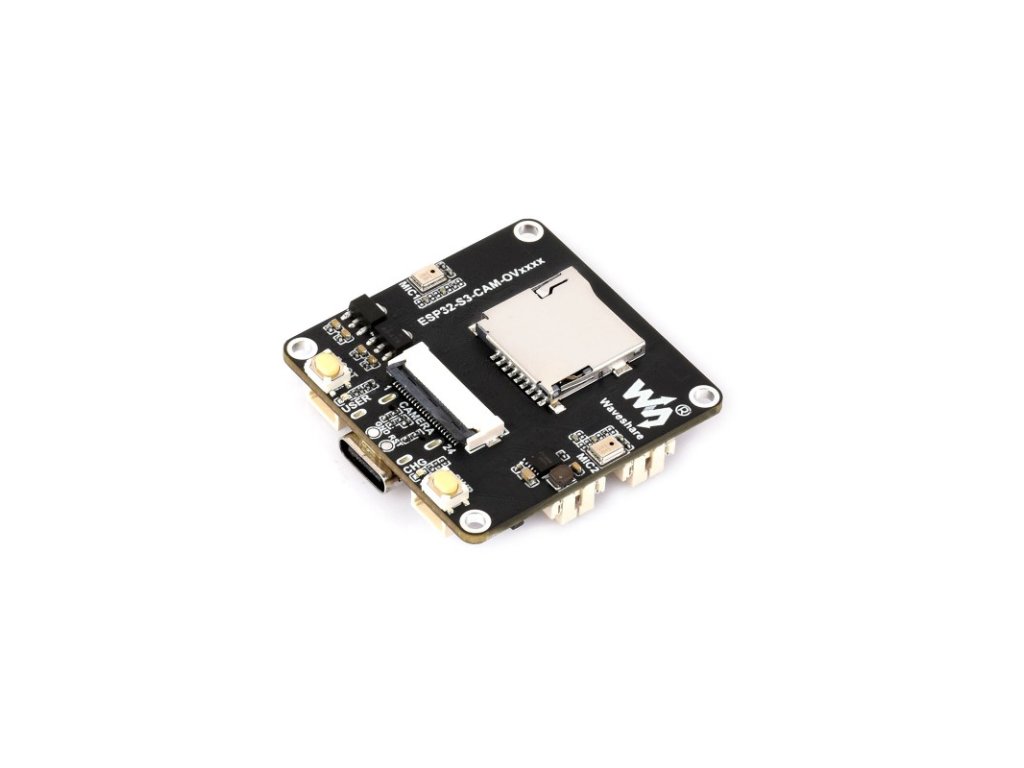

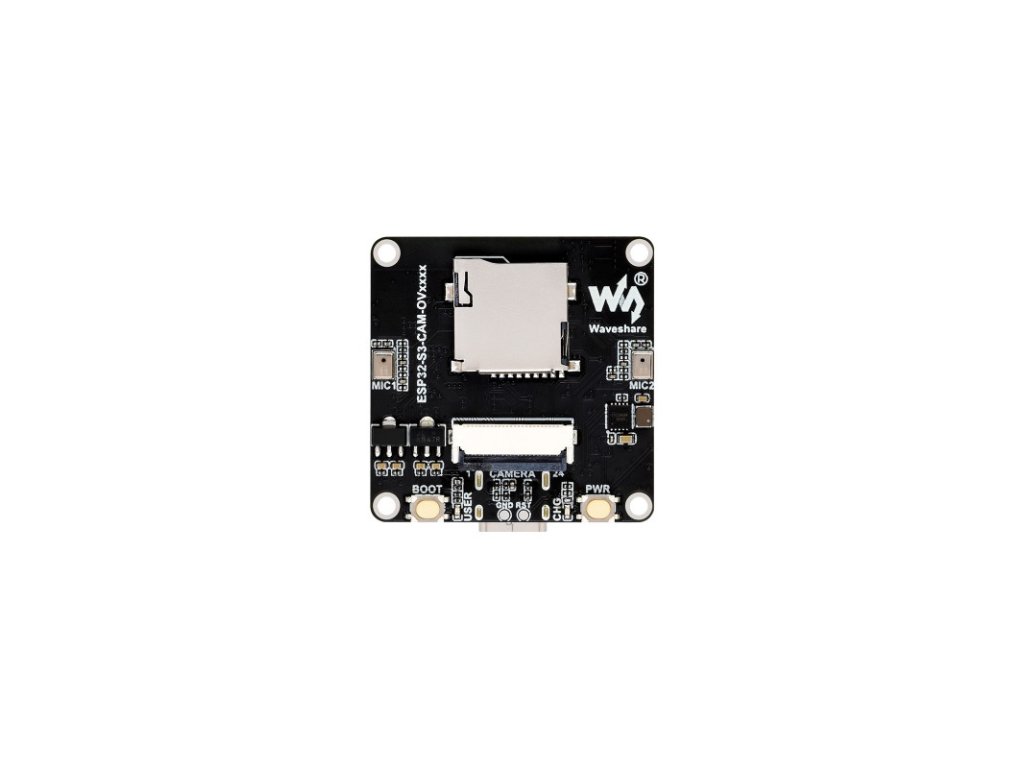

Čo je na doske
- Slot pre TF kartu
- Duálne mikrofónové pole
- Rozhranie DVP kamery
- Tlačidlo BOOT
- Tlačidlo NAPÁJANIE
- Čip pre správu nabíjania ETA6098
- Indikátor POUŽÍVATEĽ
Podporuje vlastné funkcie - Indikátor nabíjania
- Port typu C
- ESP32-S3R8
- 16 MB flash pamäte
- Vstavaná keramická anténa
Predvolene používa vstavanú anténu - Konektor IPEX 1
na pripojenie externej antény, aktivovaný opätovným pripájkovaním integrovaného odporu
Výstupný výkon reproduktora 3W 4Ω- Konektor batérie
GH1.25 2PIN pre 3,7V lítiovú batériu, podporuje nabíjanie a vybíjanie - Zosilňovač NS4150B
- ES8311
- ES7210
- I2C hlavička
- Záhlavie UART
- 18-pinové LCD rozhranie
- Rozširujúci IO čip CH32V003F4U6
- Napájací modul MP1605
Definícia rozhrania
obrysové rozmery
Obsah balenia:
Hmotnosť: 0,012 kg
