Vývojová doska ESP32-S3 s 4,3-palcovým dotykovým displejom s AI hlasovým ovládaním a púzdrom
Vývojová doska ESP32-S3 s 4,3-palcovým dotykovým displejom s AI hlasovým ovládaním a púzdrom
Verzia: Displej s púzdrom
SKU: 33630
Vývojová doska ESP32-S3 s 4,3-palcovým dotykovým displejom s AI hlasovým ovládaním, rozlíšenie 800 × 480, 5-bodový dotyk, duálne mikrofónové pole, podpora 2,4 GHz Wi-Fi a BLE 5
Vývojová doska ESP32-S3 s 4,3-palcovým dotykovým displejom s AI hlasom
Integrovaný kapacitný dotykový displej, LCD displej s vysokým rozlíšením a čip audio kodeku
Podporuje zvukový výstup a nahrávanie, čo umožňuje inteligentnejšiu interakciu medzi človekom a strojom
Možnosti verzie
ESP32-S3-Touch-LCD-4.3C
Štandardná verzia, bez puzdra

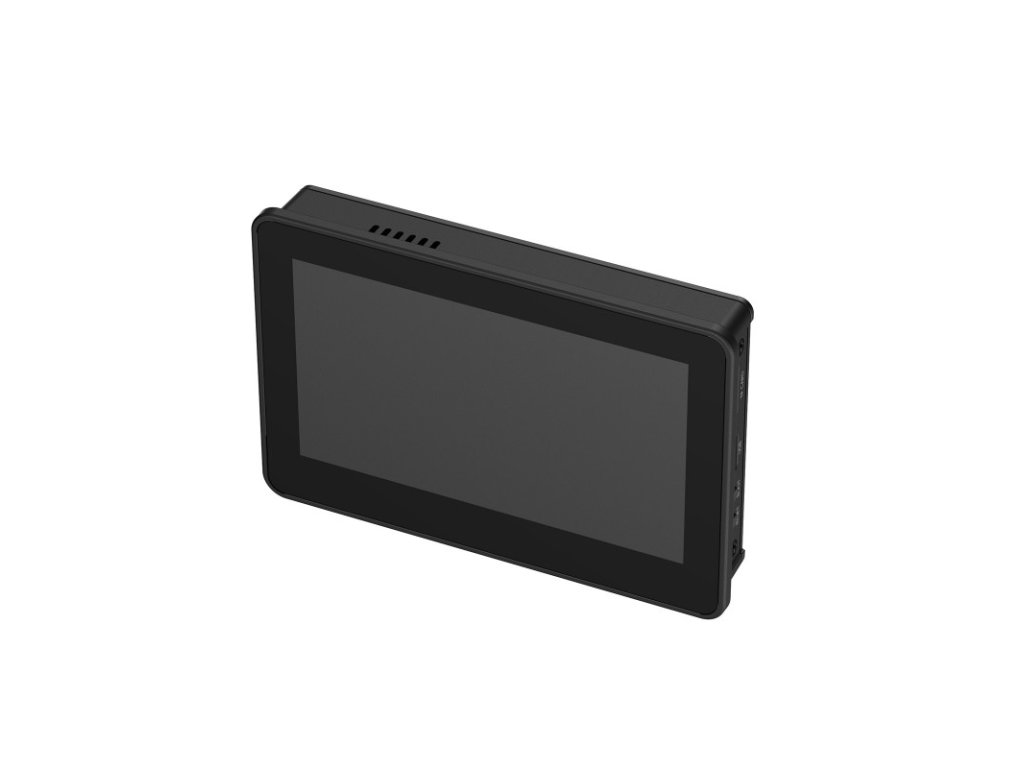

ESP32-S3-Touch-LCD-4.3C-BOX
s plastovým puzdrom
Funkcie
ESP32 -S3-Touch-LCD-4.3C integruje 4,3-palcový kapacitný dotykový displej a zvukový modul, ktorý podporuje hlasovú interakciu s umelou inteligenciou a grafické rozhranie LVGL. Kombináciou displeja, dotyku a hlasu v jednom zariadení umožňuje jednoduchý vývoj inteligentných terminálov pre interakciu človek-stroj.
- Vybavený vysokovýkonným 32-bitovým dvojjadrovým procesorom Xtensa LX7 s hlavnou frekvenciou až 240 MHz
- Podporuje 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE) s integrovanou anténou
- Vstavaná 512KB statická RAM a 384KB ROM, s integrovanou 16MB Flash a 8MB PSRAM
- Vstavaný 4,3-palcový kapacitný dotykový displej, rozlíšenie 800 × 480, 65 000 farieb
- Podporuje kapacitné dotykové ovládanie cez rozhranie I2C, 5-bodový dotyk s podporou prerušenia
- Integrovaný audio kodek ES8311 a obvod na potlačenie ozveny ES7210
- Vstavaný regulátor napätia, podporuje napájanie so širokým rozsahom 7 ~ 36V
- Integrovaný čip RTC a držiak batérie Batt zabezpečujú, že sa časové údaje nestratia pri výpadku napájania, keď je nainštalovaná batéria
- Integrované rozhranie I2C, slot pre kartu TF, 2PIN konektor pre batérie MX1.25 a digitálne izolované IO rozhrania atď.
- Podporuje pasívny a aktívny digitálny vstup s obojsmernou optočlenovou izoláciou a aktívny digitálny vstup podporuje kladné a záporné napätie.
- Podporuje digitálny výstup s optočlenovou izoláciou, poskytuje vyššiu schopnosť riadenia s klesajúcim prúdom až 450 mA
- Vstavané LED indikátory na indikáciu napájania a stavu nabíjania batérie
- Podporuje flexibilné hodiny, nezávislé nastavenie napájania modulu a ďalšie ovládacie prvky na dosiahnutie nízkej spotreby energie v rôznych scenároch

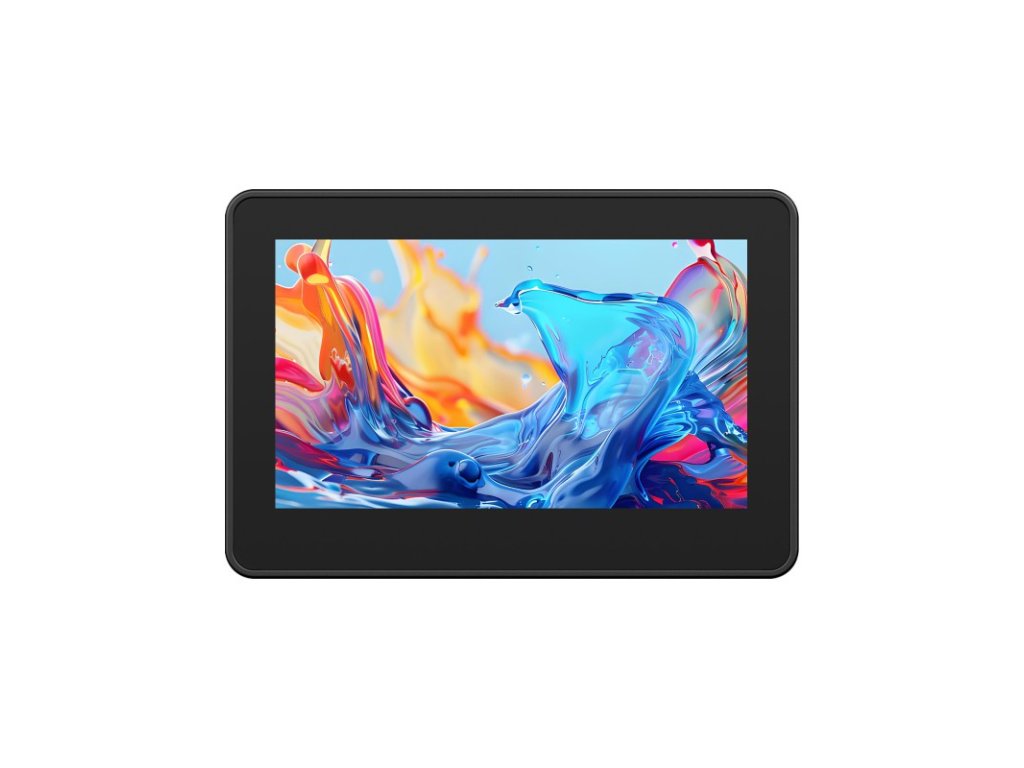

IPS displej
Vynikajúci výkon displeja, široký pozorovací uhol 160°
Kapacitný 5-bodový dotyk
podporuje dotykové funkcie s rozhraním I2C, 5-bodový dotyk pre flexibilné ovládanie
a plynulú interakciu s viacerými bodmi používateľského rozhrania
Podporuje hlasovú interakciu s umelou inteligenciou
Umožňuje prístup k online platformám pre rozsiahle modelovanie, ako sú DeepSeek, Doubao atď.
Podporuje viacero periférií
Podporuje rozšírenie viacerých periférií cez I2C a izolované IO rozhrania
Scenáre aplikácií
Čo je na doske
- ESP32-S3-WROOM-1-N16R8
SoC s Wi-Fi a Bluetooth, prevádzková frekvencia až 240 MHz, integrovaná 8 MB PSRAM a 16 MB Flash - Slot pre TF kartu

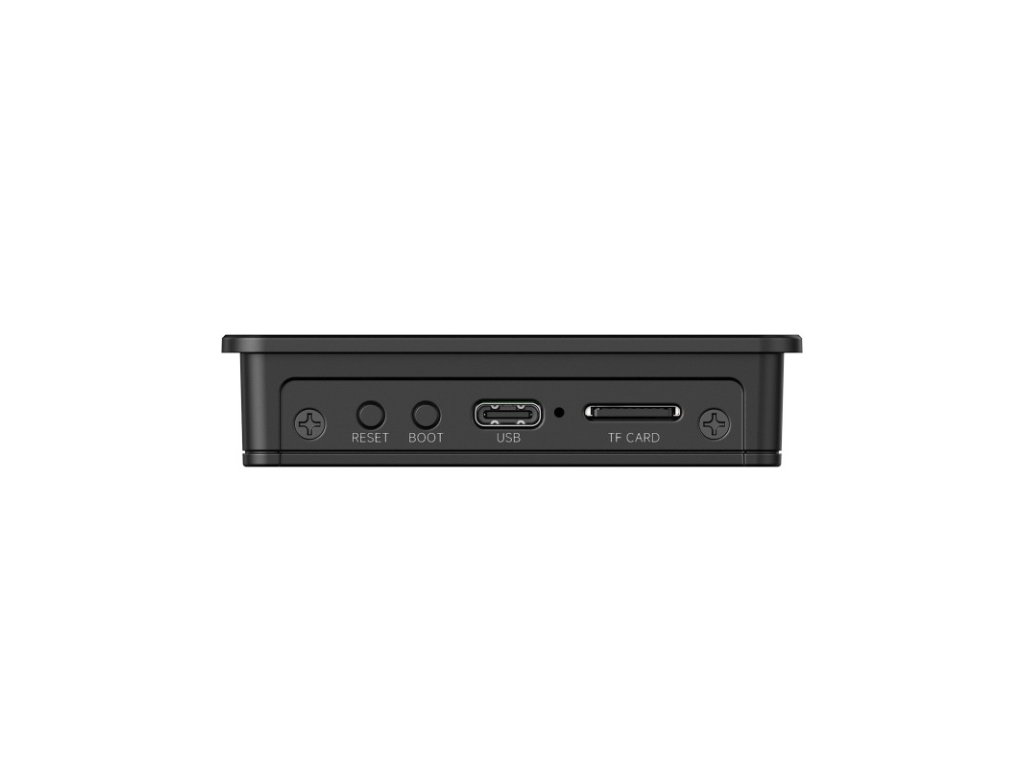

- Port USB typu C
- Tlačidlo BOOT
Stlačte a podržte počas zapínania pre napaľovanie programov - Tlačidlo RESET
- Izolácia optočlenu
- Konektor dotykového panela
- Konektor pre 4,3-palcový displej
- Reproduktorový konektor
MX1.25 2PIN - Napájanie z batérie ZAP/VYP
- 3,7V lítiová batéria s jednou zásuvkou MX1.25

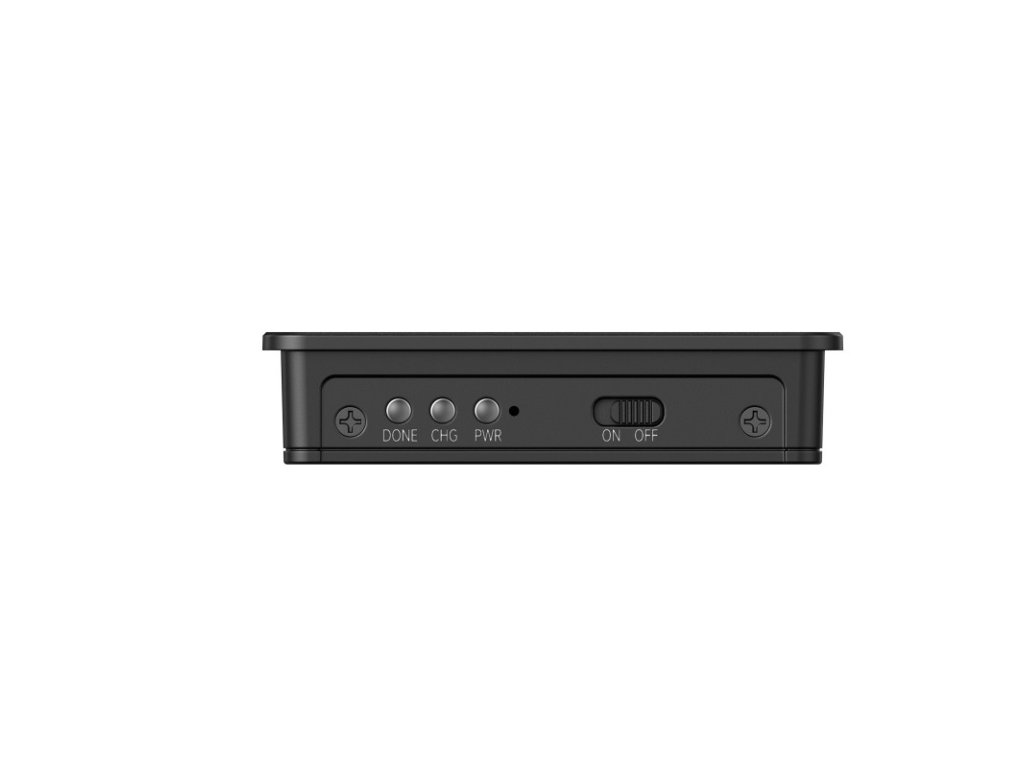

- Indikátory stavu
DONE: Indikátor dokončenia nabíjania lítiovej batérie
CHG: Indikátor nabíjania lítiovej batérie
PWR: Indikátor napájania
(CHG bude blikať a DONE sa rozsvieti, keď je pripojené jednosmerné napájanie bez pripojenej lítiovej batérie alebo je vypínač batérie vypnutý)

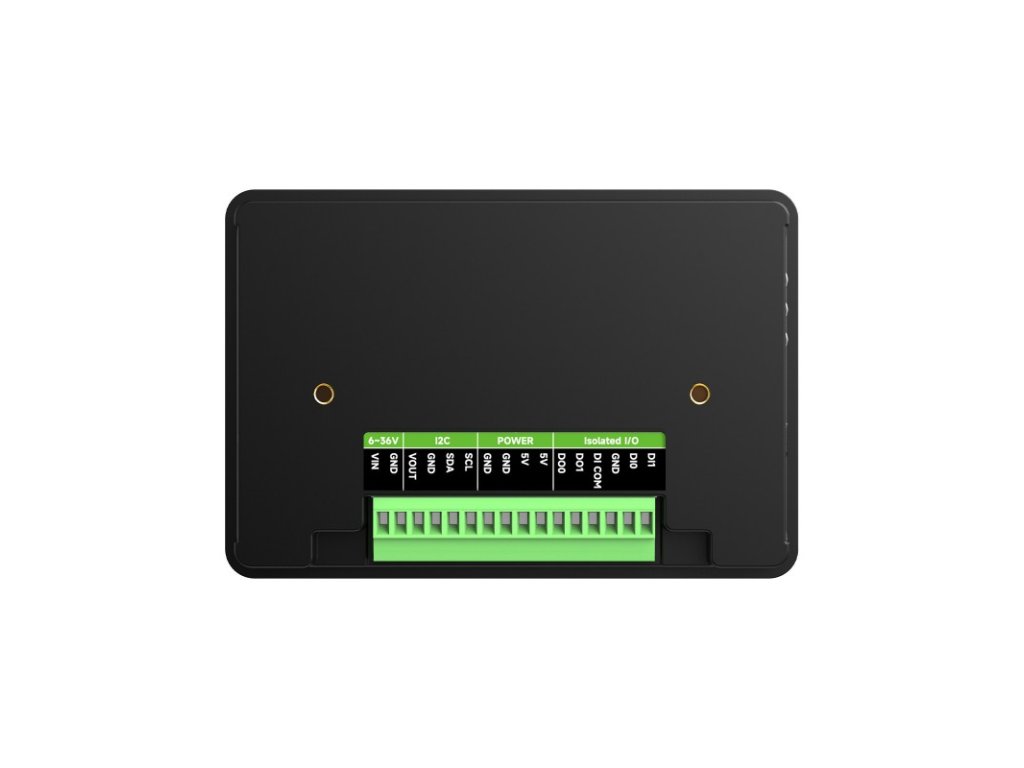

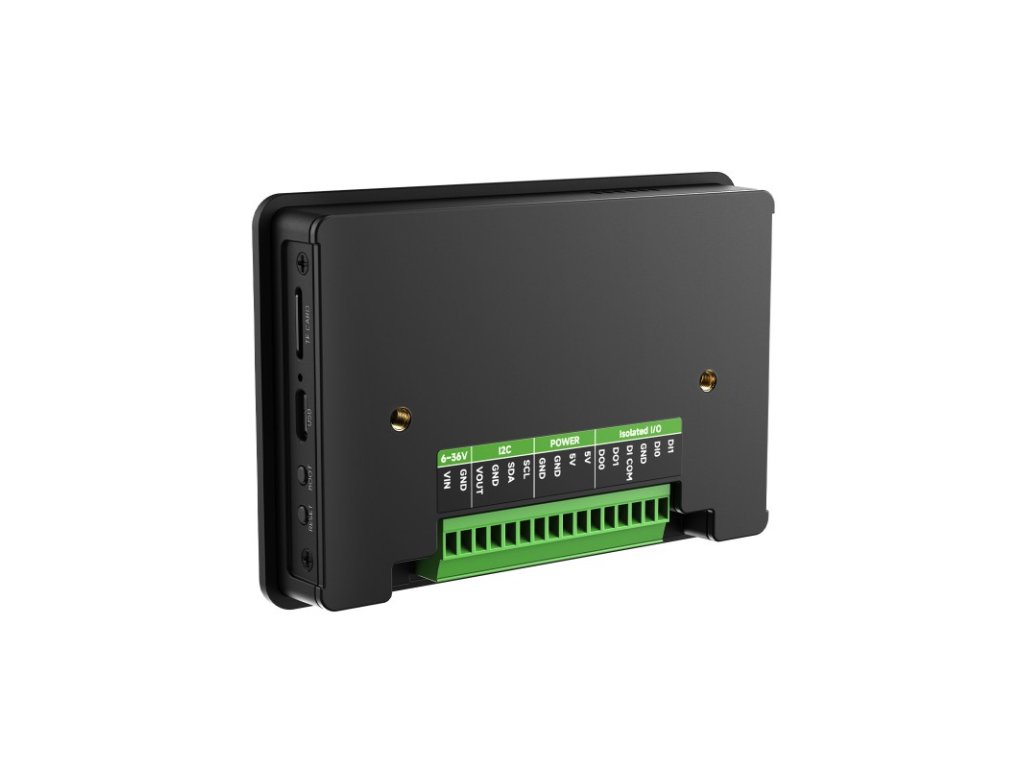

- 7 ~ 36V DC napájací terminál
- Výstup VOUT pinu I2C so skrutkovacím terminálom
5V/3,3V (prepínanie pomocou integrovaného rezistora) - 5V výstupná skrutková svorkovnica
- Digitálny výstup
5 ~ 36V, výstup s otvoreným odtokom, výstupné zaťaženie: 450mA na kanál (MAX) - Spoločná svorka vstupného signálu
NC: pasívny vstup suchého kontaktu
Pripojte k napájaniu kladný pól: aktívny digitálny vstup nízky, pre aktívny vstup mokrého kontaktu NPN, 5 ~ 36V DC
Pripojte k napájaniu záporný pól: aktívny digitálny vstup vysoký, pre aktívny vstup mokrého kontaktu PNP, 5 ~ 36V DC - Digitálny vstup
5 ~ 36V, podporuje pasívny/aktívny vstup (NPN alebo PNP) - Držiak batérií RTC
Špecifikácia: CR927 - Mikrofóny
voliteľné pre špeciálne plastové puzdro
Podporuje inštaláciu lítiových batérií s rozmermi 60 × 30 × 6 (mm) (D × Š × V)
* len pre informáciu, lítiová batéria NIE JE súčasťou balenia.
viacero spôsobov inštalácie
* Len pre informáciu, držiak na lištu, nástenný držiak a rameno monitora nie sú súčasťou balenia.
Rozstup montážnych otvorov na zadnej strane puzdra je 75 mm.
Podpora dávkového prispôsobenia
Podpora prispôsobenia softvéru a hardvéru
vrátane hardvérového rozhrania, LOGA, štítku, puzdra a webovej stránky atď.
obrysové rozmery
ESP32-S3-Touch-LCD-4.3C (bez puzdra)
ESP32-S3-Touch-LCD-4.3C-BOX (s puzdrom)
Obsah balenia:
Hmotnosť: 0,163 kg
ESP32-S3-Touch-LCD-4.3C-BOX
ESP32-S3-Touch-LCD-4.3C-BOX x1
