Vývojová doska pre elektronický papier ESP32-S3 3,97 palca, rozlíšenie 800 × 480 s batériou
Vývojová doska pre elektronický papier ESP32-S3 3,97 palca, rozlíšenie 800 × 480 s batériou
Verzia: Vývojová doska s batériou v balení
SKU: 33552
Vývojová doska s E-paper displayom ESP32-S3 3,97 palca, rozlíšenie 800 × 480, podpora Wi-Fi / BLE 5 a hlasovej interakcie s umelou inteligenciou, integrovaný mikrofón
ESP32-S3 3,97-
palcová vývojová doska s E-paper displayom
palcová vývojová doska s E-paper displayom
nízka spotreba energie, široký pozorovací uhol, papierový efekt bez elektriny
Možnosti verzie
ESP32-S3-ePaper-3.97-EN
Bez lítiovej batérie
ESP32-S3-ePaper-3.97
Dodáva sa s lítiovou batériou MX1.25 3.7V
Základná sada EESP32-S3-ePaper-3.97-Kit
, vybavená lítiovou batériou MX1.25 3.7V, káblom USB, 16GB TF kartou a čítačkou kariet
Funkcie
ESP32 -S3-ePaper-3.97 je vysoko výkonná, vysoko integrovaná vývojová doska s mikrokontrolérom navrhnutá spoločnosťou Waveshare. Je vybavená mikrokontrolérom ESP32-S3 a podporuje duálnu komunikáciu Wi-Fi a BLE. Integrovaný 3,97-palcový E-paper display sa vyznačuje ultra nízkou spotrebou energie a dobrou čitateľnosťou aj pri okolitom osvetlení, je vhodný pre prenosné zariadenia a scenáre s dlhou výdržou batérie. Je integrovaný s čipom RTC, snímačom teploty a vlhkosti SHTC3, slotom pre kartu TF(SD), nízkoenergetickým audio kodekom a obvodom riadenia nabíjania lítiovej batérie. Poskytuje flexibilnú a spoľahlivú vývojovú platformu pre terminály IoT, elektronické štítky, prenosné displeje a ďalšie aplikácie.
- Používa vysokovýkonný 32-bitový dvojjadrový procesor Xtensa LX7 ESP32-S3R8 s hlavnou frekvenciou až 240 MHz
- Podporuje 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 5 (LE) s integrovanou anténou
- Vstavaná 512KB statická RAM, 384KB ROM, s integrovanou 8MB PSRAM a externou 16MB Flash pamäťou

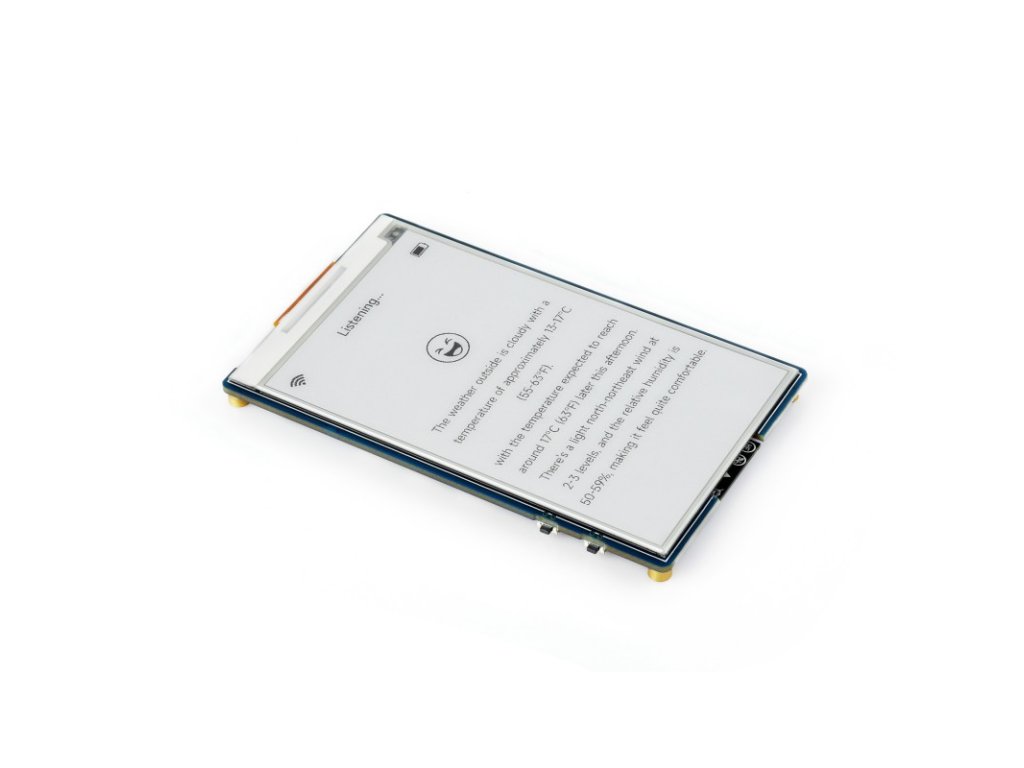

- Vstavaný 3,97-palcový displej s elektronickým papierom, rozlíšením 800 × 480, vysokým kontrastom a širokým pozorovacím uhlom
- Integrovaný audio kodek podporuje snímanie a prehrávanie hlasu, čo umožňuje interakciu s aplikáciami s umelou inteligenciou pomocou hlasu
- Integrovaná 6-osová IMU QMI8658 (3-osový akcelerometer a 3-osový gyroskop) na detekciu pohybových gest, počítanie krokov atď.
- Integrovaný čip PCF85063 RTC a snímač teploty a vlhkosti SHTC3 pre presnú správu RTC a monitorovanie prostredia
- Integrovaný čip správy napájania TG28 podporuje 3,7 V lítiovú batériu MX1,25 pre neprerušované napájanie s rezervovaným záložným konektorom pre batériu pre zabezpečenie nepretržitej funkčnosti RTC počas výmeny hlavnej batérie.
- Používa čip TG28 pre efektívnu správu napájania, podporuje viacero napäťových výstupov, nabíjanie batérií, správu batérií a optimalizáciu životnosti batérií atď.
- Port typu C, zlepšuje kompatibilitu zariadení a jednoduchšie používanie
- Vstavaný slot pre TF kartu pre rozšírenie úložiska a rýchly prenos dát, vhodný na zaznamenávanie dát, prehrávanie médií a ďalšie aplikácie, zjednodušuje návrh obvodov
- Programovateľné bočné tlačidlá PWR a BOOT pre vývoj prispôsobených funkcií
Špecifikácie
| zobrazovací panel | E-paper Display | farba displeja | čierna, biela |
|---|---|---|---|
| Prevádzkové napätie | 3,3 V | šedá stupnica | 4 |
| Veľkosť displeja | 86,40 × 51,84 (mm) | čas úplného obnovenia | 3,5 s |
| rozlíšenie | 800 × 480 pixelov | Rýchly čas obnovenia | 2,8 s |
| pozorovací uhol | >170° | čiastočný čas obnovenia | 0,6 s |
| Energia na obnovenie Diplaya | <40 mW | 4 časy obnovenia v odtieňoch sivej | 3,5 s |
Integrovaný audio kodek
Podporuje vysokokvalitné spracovanie zvuku a poskytuje čistý a vysokokvalitný
zvukový vstup a výstup
Podporuje hlasovú interakciu s umelou inteligenciou
Umožňuje prístup k online platformám pre rozsiahle modelovanie, ako sú DeepSeek, Doubao atď.
Otočný prepínač pre jednoduchšie otáčanie stránok
Používa 3-smerový otočný navigačný prepínač, ktorý znižuje opakované ťukanie počas dlhého čítania a prehliadania
Aplikačné scenáre
Vhodné pre hlasovú interakciu a elektronické čítačky atď.
Hlasová interakcia
Elektronická čítačka
Elektronický kalendár
Zobrazenie predpovede počasia
Prehľad funkcií
Podporuje detekciu teploty a vlhkosti v reálnom čase
Podporuje výber zodpovedajúceho časového pásma
Podporuje ESP-IDF, Arduino IDE
Komplexná sada SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať

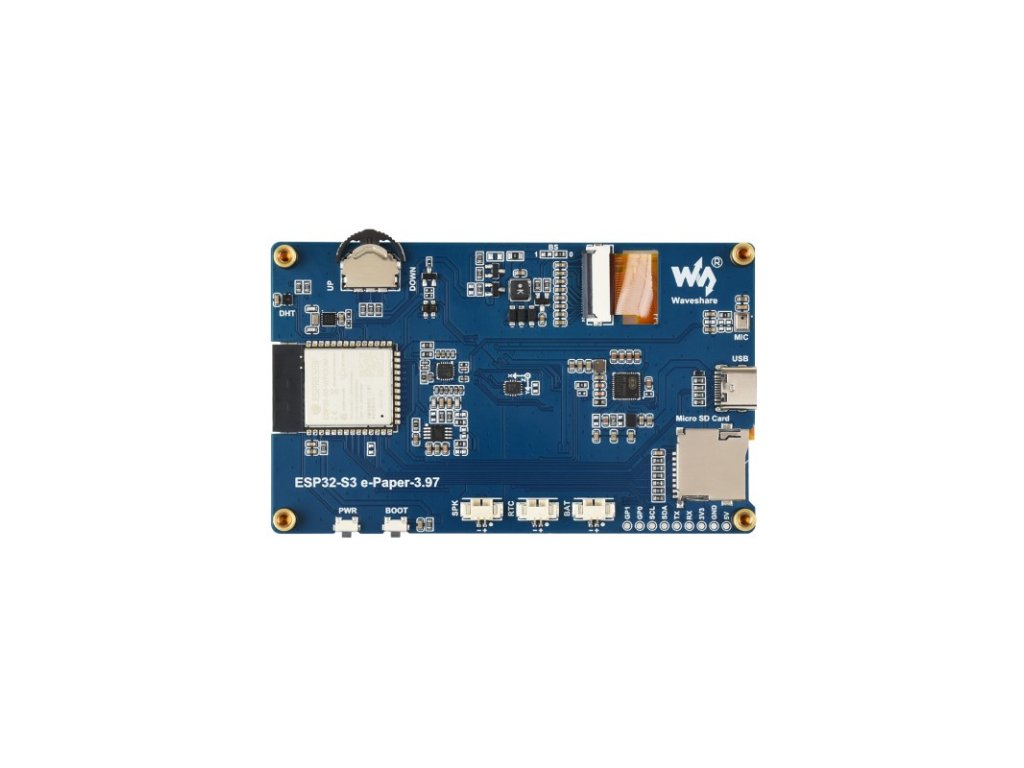

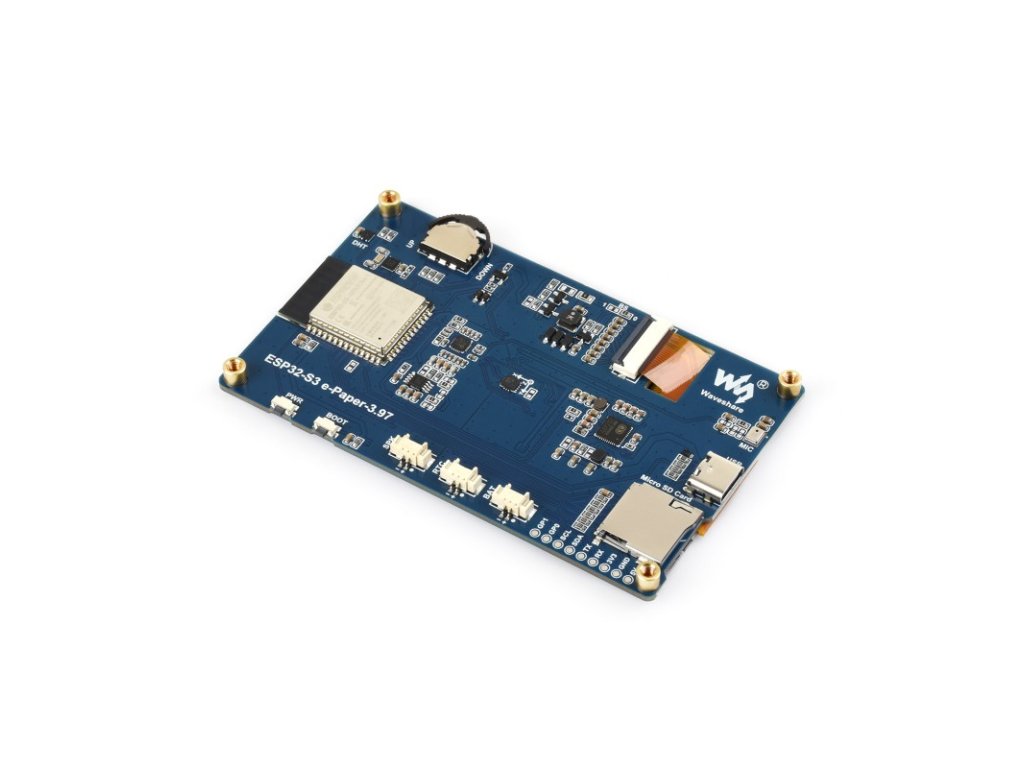

Čo je na doske
- ESP32-S3-WROOM-1-N16R8
Wi-Fi a Bluetooth SoC, prevádzková frekvencia 240 MHz, s integrovanou 8 MB Flash a 16 MB PSRAM - Snímač teploty a vlhkosti SHTC3
meria okolitú teplotu a vlhkosť a umožňuje monitorovanie prostredia. - Čip PCF85063
RTC s funkciou merania času - Otočné tlačidlo
podporuje prispôsobiteľné funkcie tlačidiel v troch smeroch - Tlačidlo PWR
umožňuje ovládanie napájania pomocou softvérovej konfigurácie pri použití lítiových batérií ako zdroja napájania - Tlačidlo BOOT
stlačte pri zapnutí pre vstup do režimu sťahovania
Čip audio zosilňovača NS4150B
- Čip zvukového kodeku ES8311
s nízkou spotrebou energie - 6-osová IMU QMI8658
obsahuje 3-osový gyroskop a 3-osový akcelerometer - Reproduktorový konektor MX1.25
- Konektor MX1.25 pre záložnú batériu RTC
na napájanie RTC, keď nie je pripojená hlavná lítiová batéria - Konektor MX1.25 pre lítiovú batériu
Konektor MX1.25 s 2-pinovým konektorom na pripojenie 3,7 V lítiovej batérie, podporuje nabíjanie a vybíjanie - 3,97-palcové rozhranie displeja pre elektronický papier
Vysoko integrovaný čip správy napájania TG28- Mikrofón
- Port typu C
- Slot pre TF kartu
Obrysové rozmery

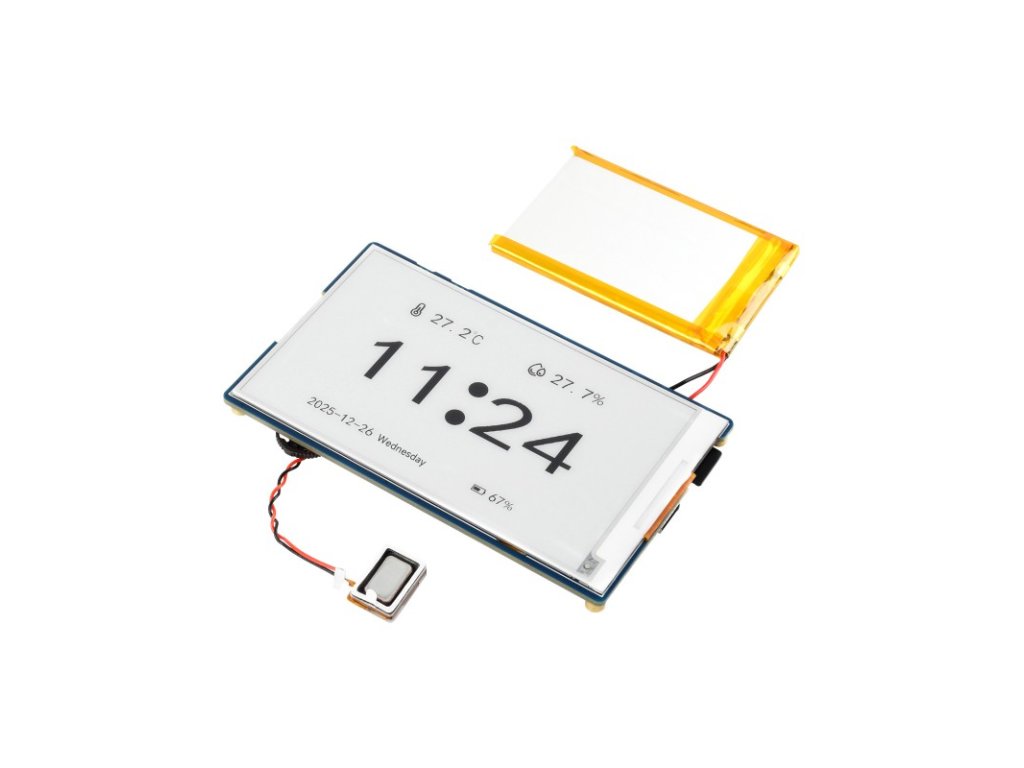

Obsah balenia:
ESP32-S3-ePaper-3.97
- ESP32-S3-ePaper-3.97 x1
- 1x reproduktor 8Ω 1W
- Lítiová batéria x1
