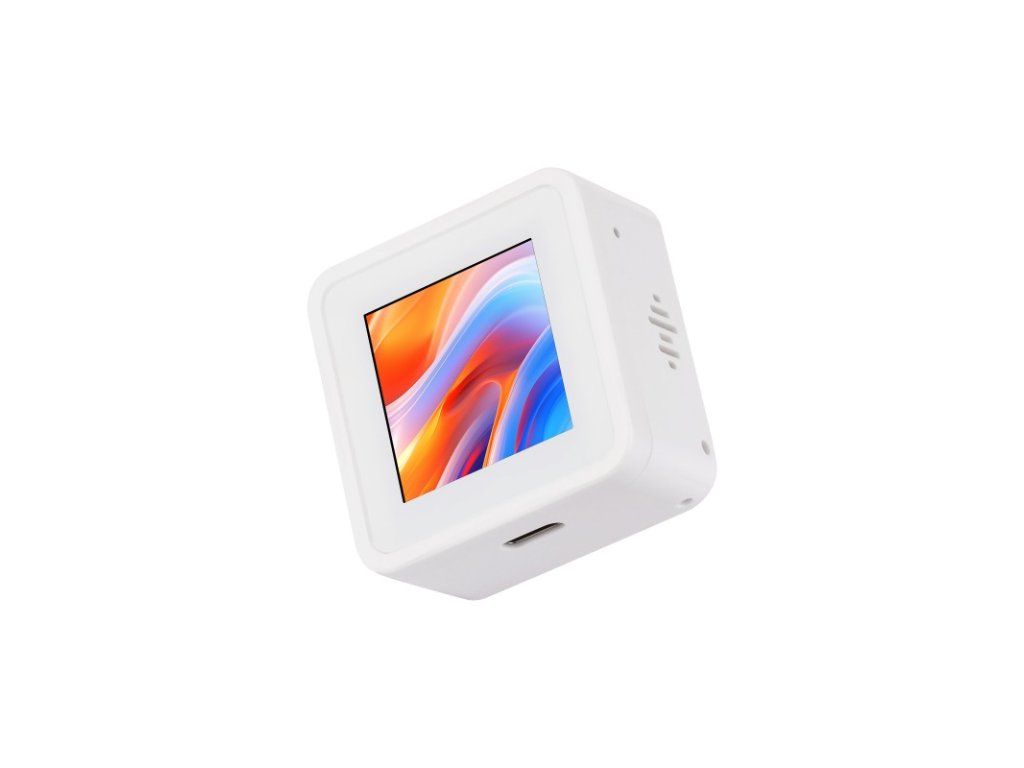

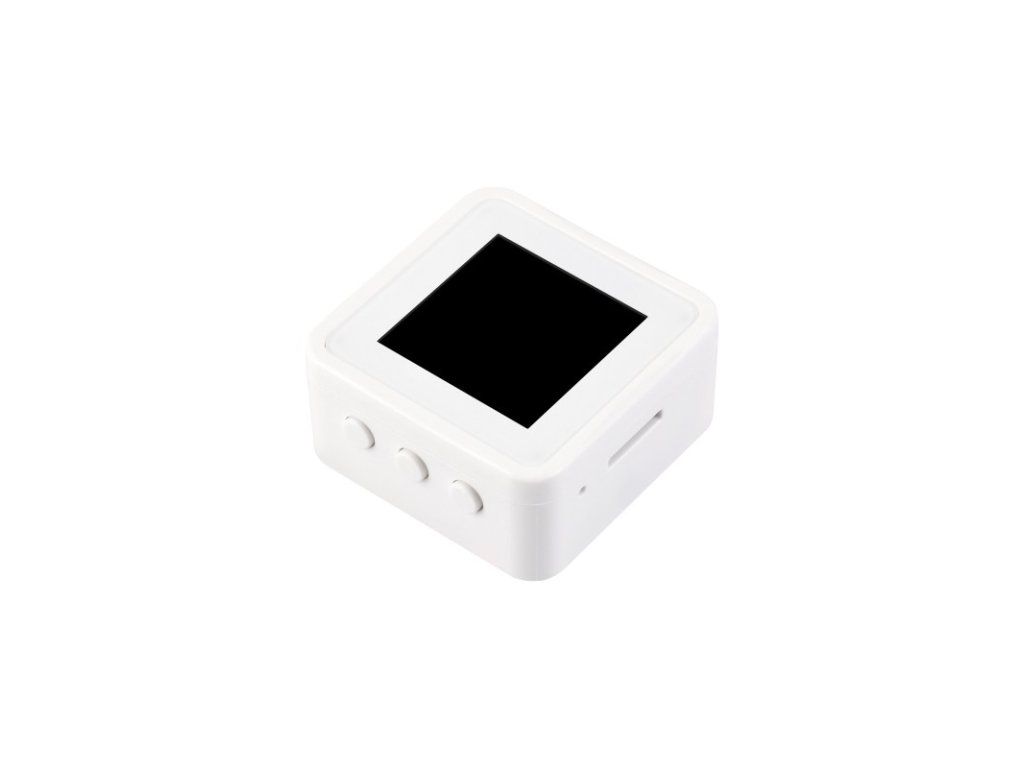

Vývojová doska RP2350 pre 1,54-palcový LCD displej s dotykovou funkciou bez dotiku s bat.
Vývojová doska RP2350 pre 1,54-palcový LCD displej s dotykovou funkciou bez dotiku s bat.
Verzia: Bez dotykového ovládania s batériou
SKU: 34335
Vývojová doska RP2350 pre 1,54-palcový LCD displej, rozlíšenie 240 × 240, 65 000 farieb, IPS displej, dvojjadrový procesor a dvojaká architektúra
Vývojová doska RP2350 pre 1,54-palcový LCD displej
Možnosti verzie
RP2350-LCD-1.54-EN
bez dotykového ovládania a lítiovej batérie
RP2350-LCD-1.54
bez dotykového ovládania, dodáva sa s 3,7V lítiovou batériou
(možno nainštalovať do puzdra)
RP2350-Touch-LCD-1.54-EN
s dotykovým ovládaním, bez lítiovej batérie
RP2350-Touch-LCD-1.54
s dotykovým ovládaním, dodáva sa s 3,7V lítiovou batériou
(možno nainštalovať do puzdra)
Funkcie
Tento produkt je vysoko výkonná, vysoko integrovaná vývojová doska pre mikrokontroléry navrhnutá spoločnosťou Waveshare. Integruje vysokokapacitnú flash pamäť a integrovaný 1,54-palcový kapacitný LCD displej, IMU, slot pre TF kartu a ďalšie periférie s viacerými komunikačnými rozhraniami pre jednoduchý vývoj a integráciu do produktov.
Kľúčové vlastnosti:
- Mikrokontrolér RP2350A navrhnutý spoločnosťou Raspberry Pi v Spojenom kráľovstve
- Prijíma unikátny dvojjadrový dizajn s dvojitou architektúrou: podpora dvoch procesorov ARM Cortex-M33 alebo dvoch procesorov Hazard3 RISC-V, flexibilné hodiny až do 150 MHz
- Vstavaná 512KB statická RAM s integrovanou 16MB flash pamäťou
- Port typu C pre jednoduchšie používanie
- Vstavaný 1,54-palcový LCD displej, rozlíšenie 240 × 240, 65 000 farieb
- USB 1.1 s podporou zariadení a hostiteľov
- Režimy spánku a nečinnosti s nízkou spotrebou energie
- Programovanie metódou drag-and-drop s využitím veľkokapacitného úložiska cez USB
- Prispôsobenie 4 × multifunkčných GPIO pinov
- 1 × I2C, 1 × UART, 2 × 12-bitový ADC, 2 × ovládateľné PWM kanály
- Presné hodiny a časovač na čipe
- Vstavaný teplotný senzor pre monitorovanie teploty čipu v reálnom čase
- 12 × programovateľných stavových automatov I/O (PIO) pre podporu vlastných periférií
Parametre LCD displeja
| Zobrazovací panel | IPS | Veľkosť displeja | 1,54 palca |
|---|---|---|---|
| Rozlíšenie displeja | 240 × 240 pixelov | Farba displeja | 65 tisíc |
| komunikačné rozhranie | 4-vodičový SPI | Integrovaný obvod ovládača | ST7789 |
| Dotykové písmo (iba dotyková verzia) |
Kapacitný dotyk | Dotykový IC (iba dotyková verzia) |
CST816 |
| Aktívna oblasť zobrazenia | 27,72 × 27,72 (mm) | ||
Malá veľkosť, dotyk, viac možností
Vhodné pre vývoj rôznych inteligentných zariadení a umožňuje realizovať funkciu interakcie medzi človekom a počítačom. Podporuje pripojenie k batérii pre nezávislú prevádzku.
*iba pre dotykovú verziu

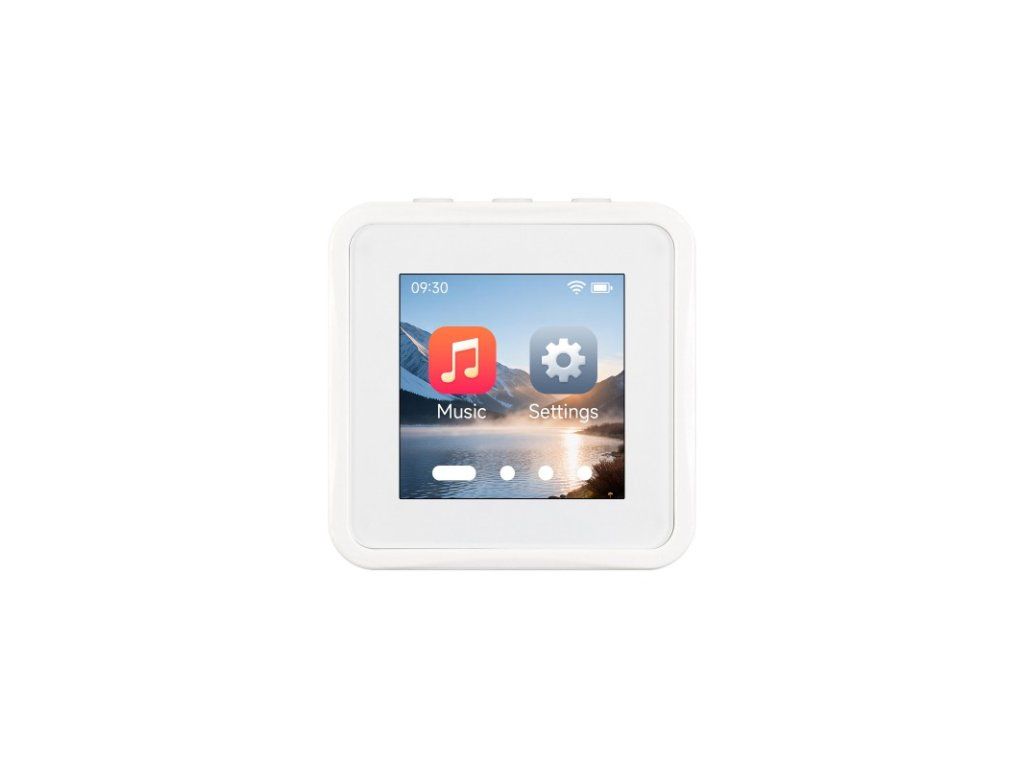

IPS displej
Vynikajúci výkon displeja, 65 000 farieb, rozlíšenie 240 × 240,
široký pozorovací uhol
dvojjadrový procesor, dvojitá architektúra
Unikátna dvojjadrová schopnosť dvojarchitektúry procesora RP2350 umožňuje používateľom vybrať si medzi dvojicou štandardných jadier Arm Cortex-M33 a dvojicou jadier Hazard3 s otvoreným hardvérom, čo dáva vývojárom možnosť experimentovať s architektúrou RISC-V v stabilnom a dobre podporovanom prostredí.
Podporuje C/C++, MicroPython, Arduino
Komplexné SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať

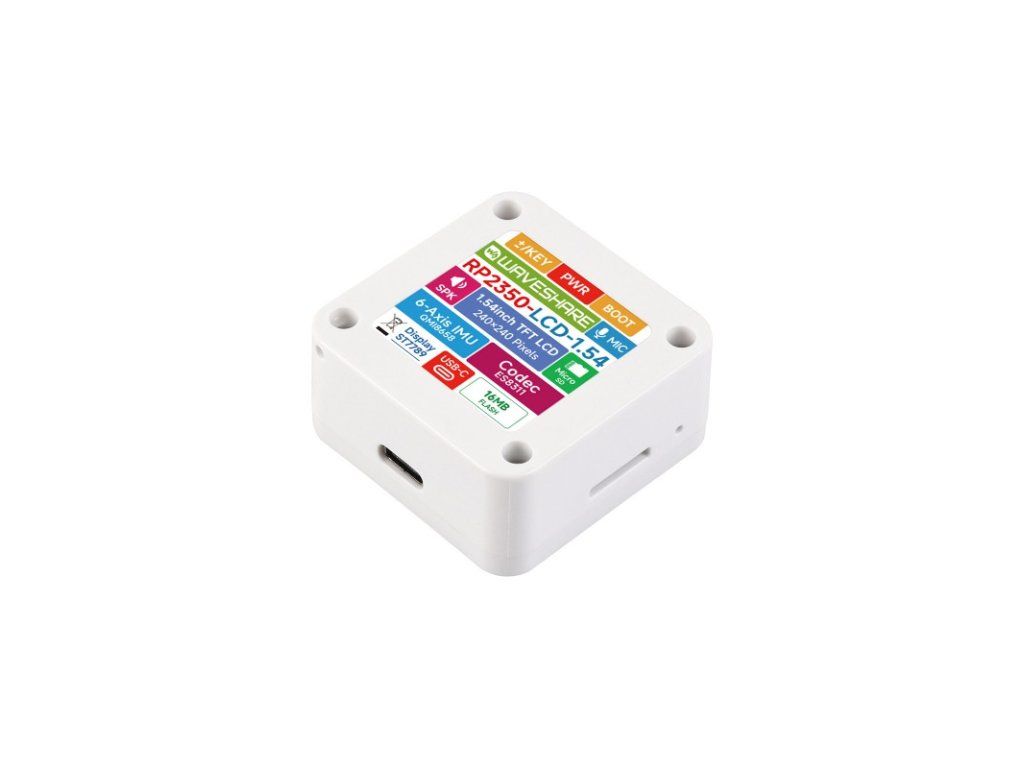

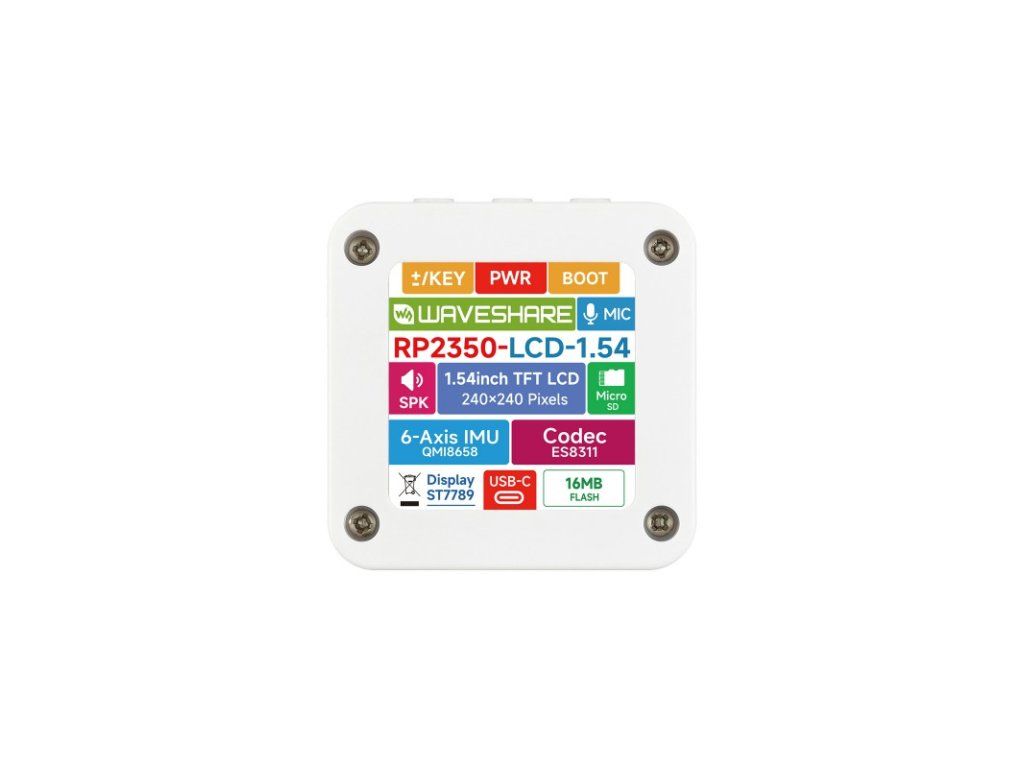

Čo je na doske
- RP2350A
Dvojjadrový procesor s dvojitou architektúrou, prevádzková frekvencia až 150 MHz - 16 MB NOR Flash pamäť
- Mikrofón
- Slot pre TF kartu
- Konektor MX1.25
pre lítiovú batériu 3,7 V, podporuje nabíjanie a vybíjanie, špičkový nabíjací prúd až 300 mA - Čip pre správu nabíjania a vybíjania batérií
- 6-osová IMU QMI8658
obsahuje 3-osový gyroskop a 3-osový akcelerometer
- Port USB typu C
na sťahovanie programov, USB 1.1 s podporou zariadení a hostiteľov
Čip zvukového kodeku ES8311 s nízkou spotrebou energie- Reproduktorový konektor MX1.25
Čip zosilňovača zvukového výkonu NS4150B- Tlačidlo ovládania hlasitosti
krátkym stlačením zvýšite hlasitosť, dlhým stlačením znížite hlasitosť, programovateľné pre ďalšie funkcie - Tlačidlo NAPÁJANIE
- Tlačidlo BOOT
obrysové rozmery
Obsah balenia:
Hmotnosť: 0,06 kg
RP2350-LCD-1.54
- Hostiteľ RP2350-LCD-1.54 x1
- 3,7 V 1000 mAh lítiová batéria x1
- PC izolačná fólia x1
