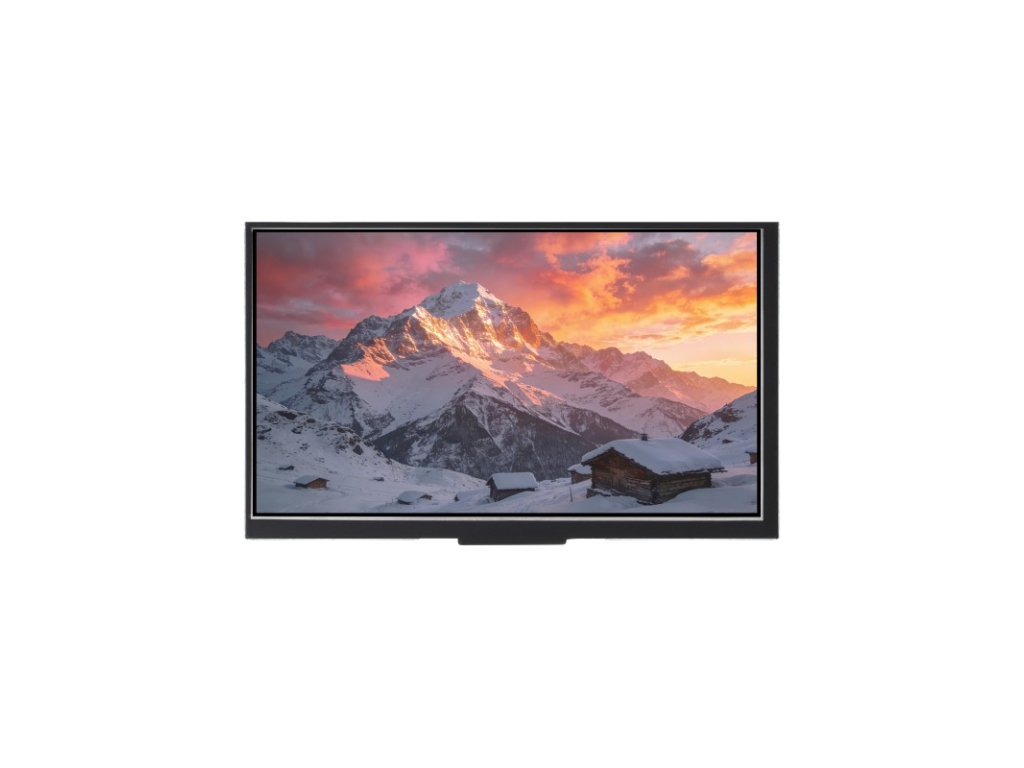

Vývojová doska RP2350 s 7-palcovým LCD displejom bet dotykovej funkcii
Vývojová doska RP2350 s 7-palcovým LCD displejom bet dotykovej funkcii
Verzia: Diesplej bez dotykovej funkcii
SKU: 33489
Vývojová doska RP2350 s 7-palcovým LCD displejom, rozlíšenie 800 × 480, 65 000 farieb, podpora dvojjadrových procesorov a dvojakej architektúry
Vývojová doska RP2350 pre 7-palcový LCD displej
Integruje RGB rozhranie a 5-bodový dotyk (voliteľné), viacero periférnych rozhraní
Možnosti verzie
RP2350-LCD-7
Bez dotykového ovládania
RP2350-Touch-LCD-7 S
dotykovým ovládaním
Funkcie
Tento produkt je vysoko výkonná, vysoko integrovaná vývojová doska pre mikrokontroléry navrhnutá spoločnosťou Waveshare. Integruje vysokokapacitnú pamäť Flash a PSRAM. Integrovaný 7-palcový kapacitný LCD displej, slot pre TF kartu, PIO-USB atď., kombinované s rôznymi komunikačnými rozhraniami pre jednoduchý vývoj a integráciu do produktov.
- Mikrokontrolér RP2350B navrhnutý spoločnosťou Raspberry Pi v Spojenom kráľovstve
- Prijíma unikátny dvojjadrový dizajn s dvojitou architektúrou: podpora dvoch procesorov ARM Cortex-M33 alebo dvoch procesorov Hazard3 RISC-V, flexibilné hodiny až do 150 MHz
- Vstavaná statická RAM s kapacitou 520 KB, so zabudovanou 16 MB flash pamäťou a 2 MB PSRAM
- Port typu C pre jednoduchšie používanie
- Vstavaný 7-palcový kapacitný dotykový LCD displej, rozlíšenie 800 × 480, 65 000 farieb
- Podporuje 5-bodové kapacitné dotykové ovládanie cez rozhranie I2C s podporou prerušenia (iba pre dotykovú verziu)
- Rozhrania integrovaného senzora, CAN, RS485, I2C a UART atď.
- USB 1.1 s podporou zariadení a hostiteľov
- Režimy spánku a nečinnosti s nízkou spotrebou energie
- Programovanie metódou drag-and-drop s využitím veľkokapacitného úložiska cez USB
- Presné hodiny a časovač na čipe
- Vstavaný teplotný senzor pre monitorovanie teploty čipu v reálnom čase
- 12 × programovateľných stavových automatov I/O (PIO) pre podporu vlastných periférií
Scenáre aplikácií
IPS displej
Vynikajúci výkon displeja, pozorovací uhol 170°
Kapacitný 5-bodový dotyk
podporuje dotykové funkcie s rozhraním I2C, 5-bodový dotyk pre flexibilné ovládanie a plynulú interakciu s viacerými bodmi používateľského rozhrania (iba pre dotykovú verziu)
Podporuje viacero periférií
Podporuje rozšírenie viacerých periférií prostredníctvom
rozhraní Sensor, CAN, RS485 a I2C
Príklad aplikácie
len pre informáciu, podrobný zoznam dielov nájdete v obsahu balenia
dvojjadrový procesor, dvojitá architektúra
Unikátna dvojjadrová schopnosť dvojarchitektúry procesora RP2350 umožňuje používateľom vybrať si medzi dvojicou štandardných jadier Arm Cortex-M33 a dvojicou jadier Hazard3 s otvoreným hardvérom, čo dáva vývojárom možnosť experimentovať s architektúrou RISC-V v stabilnom a dobre podporovanom prostredí.
Podporuje C/C++, MicroPython, Arduino IDE
Komplexné SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať

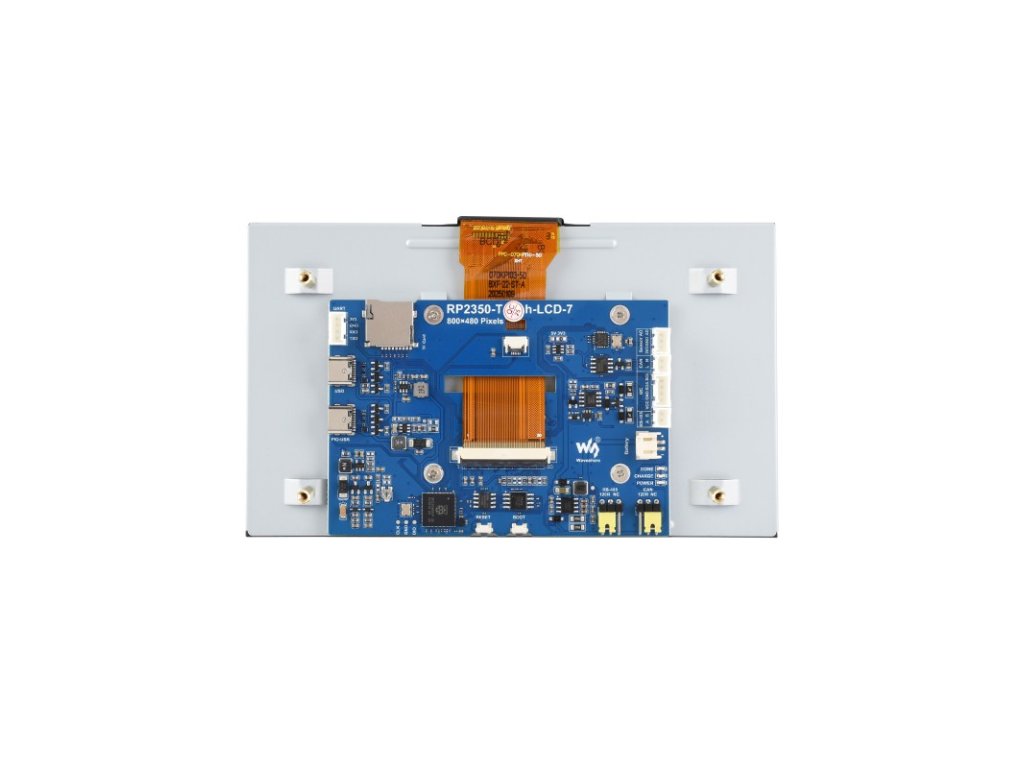

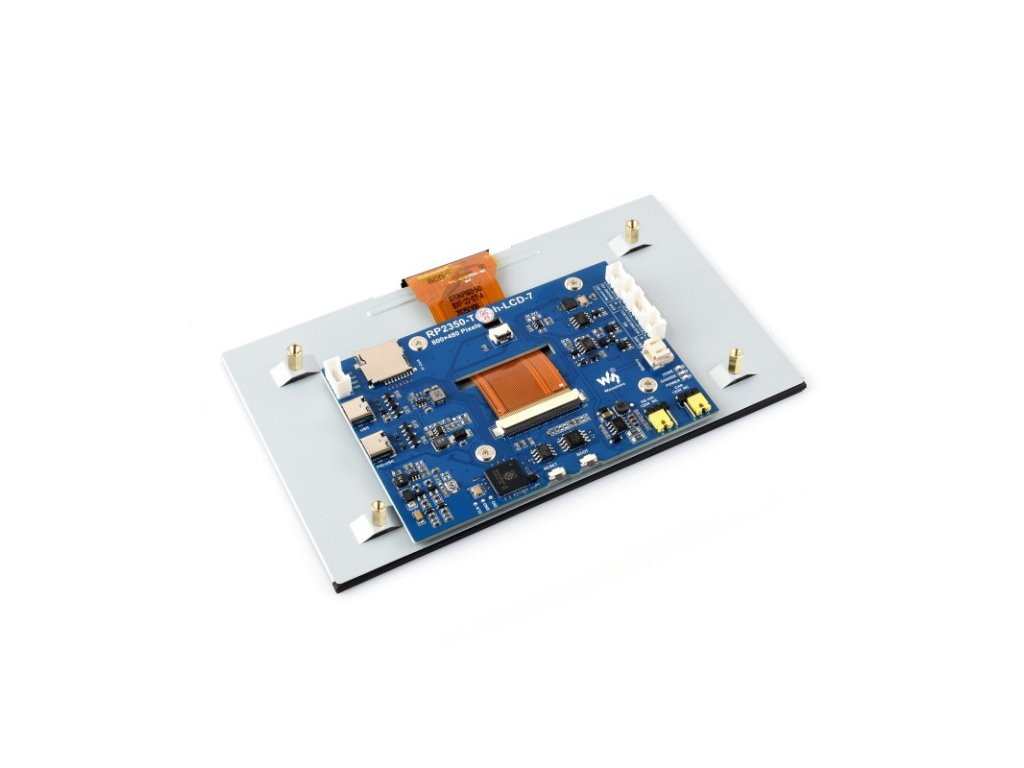

Čo je na doske
- RP2350B
Dvojjadrový procesor s dvojitou architektúrou, prevádzková frekvencia až 150 MHz - Port PIO-USB
USB so zariadením a hostiteľom cez PIO - Port USB typu C
na programovanie, USB 1.1 s podporou zariadení a hostiteľov - Záhlavie UART
- Slot pre TF kartu
- Konektor 7-palcového displeja
- Konektor dotykového panela
- Zásuvka senzora
- CAN konektor
- I2C hlavička
- Zásuvka RS485
- Konektor MX1.25
pre lítiovú batériu 3,7 V, podporuje nabíjanie a vybíjanie s nabíjacím prúdom až 500 mA - Indikátory stavu
DONE: Indikátor dokončenia nabíjania lítiovej batérie
CHG: Indikátor nabíjania lítiovej batérie
PWR: Indikátor napájania - Výber rezistora na termináli CAN
- Výber koncového rezistora RS485
- 16 MB flash pamäte
- Tlačidlo BOOT
Stlačením ho pri resetovaní prejdete do režimu sťahovania - Tlačidlo RESET
- 2 MB PSRAM
- Ladiace rozhranie
obrysové rozmery
RP2350-LCD-7 (bez dotykového ovládania)
RP2350-Touch-LCD-7 (s dotykovým ovládaním)
Rozmery vývojovej dosky
Obsah balenia:
Hmotnosť: 0,192 kg
RP2350-LCD-7
- RP2350-LCD-7x1
- Kábel HY2.0 2PIN - 2PIN samec ~10 cm × 2
- Kábel HY2.0 3PIN-3PIN samec ~10 cm × 1
- Kábel HY2.0 4PIN - 4PIN samec ~10 cm × 2
- Balenie skrutiek x1
