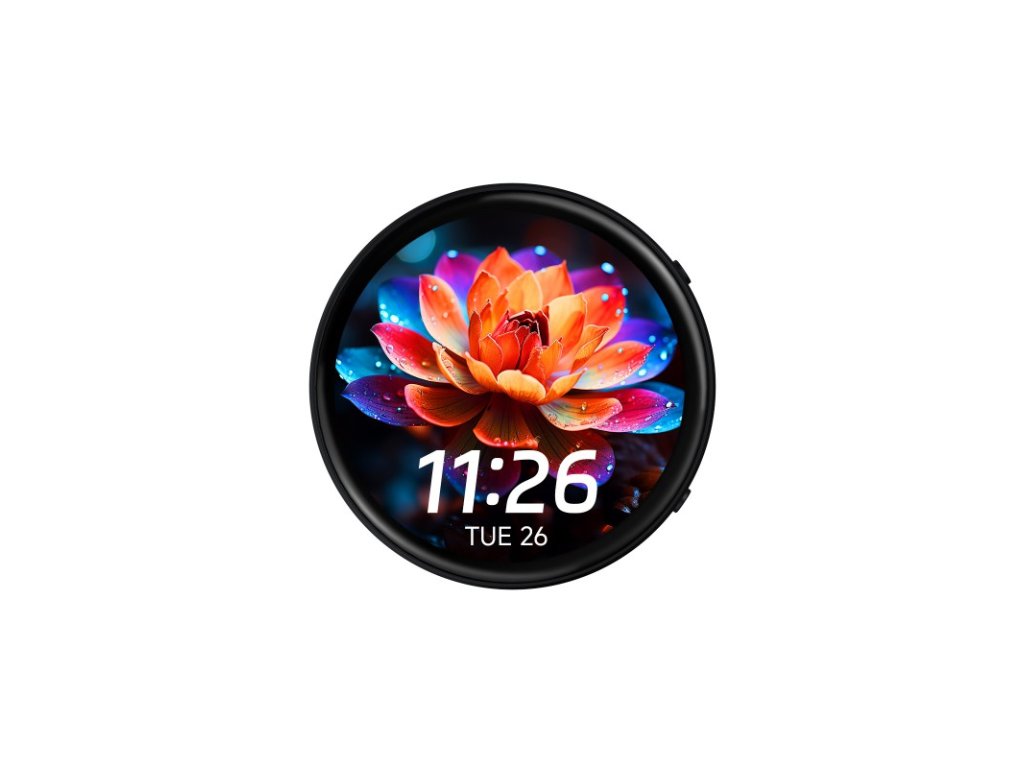

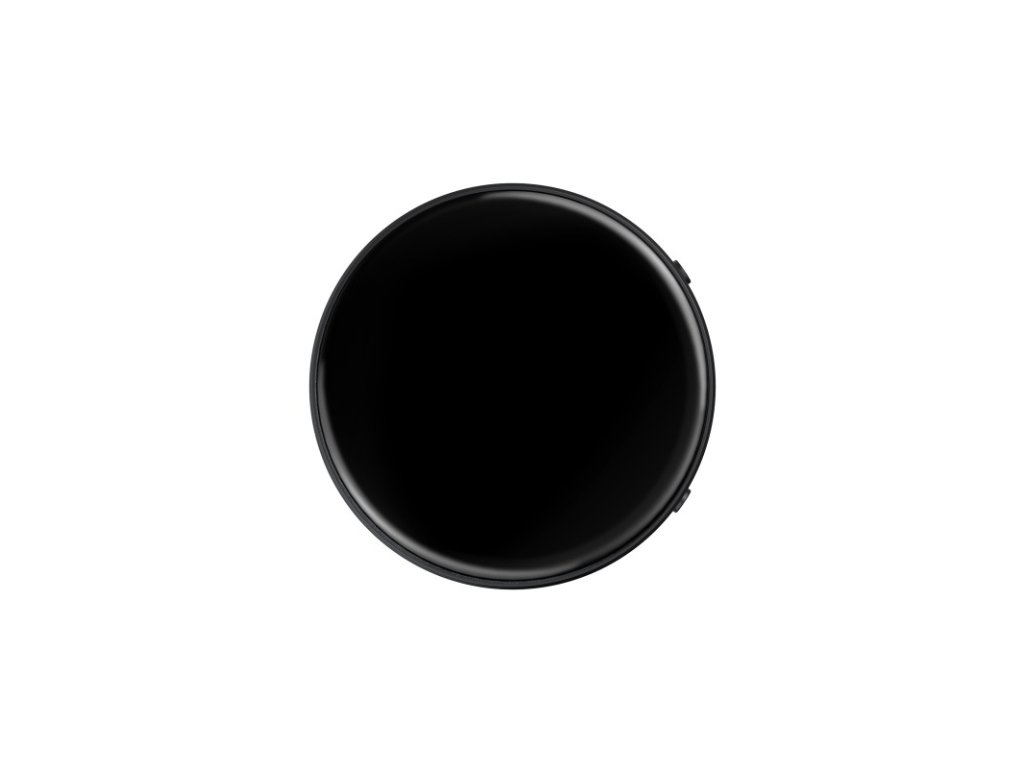

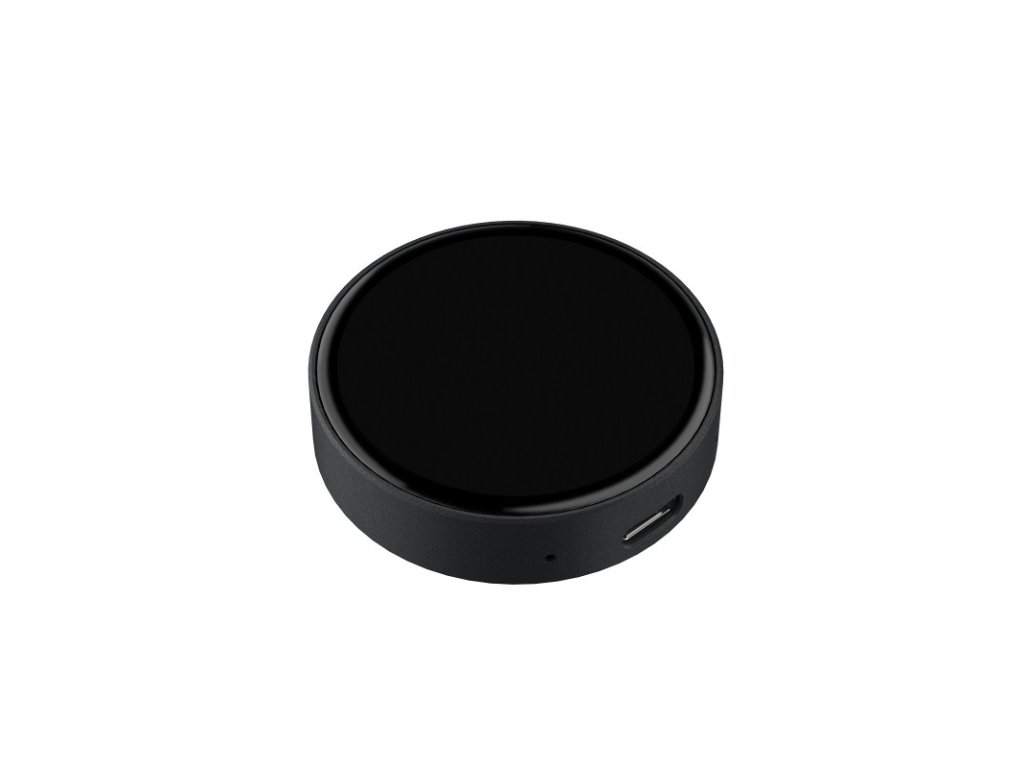

Vývojová doska Tuya T5-E1 s okrúhlym AMOLED displejom s uhlopriečkou 1,75 palca s GPS
Vývojová doska Tuya T5-E1 s okrúhlym AMOLED displejom s uhlopriečkou 1,75 palca s GPS
Verzia: Vývojová doska s GPS
SKU: 33468
Vývojová doska Tuya T5-E1 s okrúhlym AMOLED displejom s uhlopriečkou 1,75 palca, rozlíšením 466 × 466 pixelov, rozhranie QSPI, podporuje vývojovú platformu Tuya Smart Global AI Cloud a viacero veľkých modelov AI, dotykový displej typu všetko v jednom
Vývojová doska Tuya T5-E1 s 1,75-palcovým AMOLED displejom
Vstavaný ovládač displeja CO5300 a kapacitný dotykový čip CST9217
možnosti verzie
Všetky verzie sú vybavené dotykovou funkciou
T5-E1-Touch-AMOLED-1.75
Štandardná verzia, bez GPS modulu
Verzia T5-E1-Touch-AMOLED-1.75-G s
GPS a modulom LC76G
Špecifikácie AMOLED
| ZOBRAZOVACÍ PANEL | AMOLED | VEĽKOSŤ DISPLEJA | 1,75 palca |
|---|---|---|---|
| Rozlíšenie | 466 × 466 pixelov | Farba | 16,7 milióna |
| Jas | 700 cd/m² | Kontrastný pomer | 100000:1 |
| Komunikačné rozhranie | QSPI | Ovládač displeja | CO5300 |
| Dotyk | Podporované | Dotykový integrovaný obvod | CST9217 |
Funkcie
T5 -E1-Touch-AMOLED-1.75 je vysoko výkonná, vysoko integrovaná vývojová doska pre mikrokontroléry navrhnutá spoločnosťou Waveshare. Malá veľkosť s integrovaným 1,75-palcovým kapacitným AMOLED displejom, 6-osovou IMU (3-osový akcelerometer a 3-osový gyroskop), RTC, duálnymi audio ADC čipmi, audio DAC čipom atď., čo vám uľahčuje vývoj a rýchlu integráciu do produktov.
- Vybavený mikrokontrolérom Armv8-M STAR-MC1 s frekvenciou až 480 MHz
- Podporuje 2,4 GHz Wi-Fi (802.11 b/g/n/ax) a Bluetooth 5.4 (Bluetooth LE) s integrovanou anténou
- Vstavaná 640KB statická RAM a 64KB ROM, so 16MB PSRAM integrovanou pamäťou a 8MB externou flash pamäťou
- Vstavaný 1,75-palcový AMOLED kapacitný dotykový displej pre jasné farebné zobrazenie, rozlíšenie 466 × 466, 16,7 milióna farieb
- Vstavaný ovládač displeja CO5300 a kapacitný dotykový čip CST9217, ktoré využívajú komunikáciu QSPI a I2C, efektívne šetria zdroje IO
- Port typu C, jednoduchšie použitie
- Integrovaná 6-osová IMU QMI8658 (3-osový akcelerometer a 3-osový gyroskop) na detekciu pohybu, polohy tela, počítanie krokov a ďalšie funkcie
- Integrovaný čip PCF85063 RTC pre presné meranie času a automatické spracovanie prestupných rokov
- Programovateľné tlačidlá PWR a KEY na integrovanej doske pre jednoduchý vývoj vlastných funkcií
- Vstavaný konektor pre nabíjanie/vybíjanie lítiovej batérie 3,7 V MX1,25
- Integrovaný 8-pinový konektor s roztečom 2,54 mm, s 5 × GPIO pinami a rezervovanými kontaktmi pre pripojenie externých zariadení a ladenie, flexibilná konfigurácia periférií
- Vstavaný slot pre TF kartu pre rozšírené úložisko, rýchly prenos dát a flexibilitu prenosu, vhodný pre aplikácie ako je nahrávanie dát a prehrávanie médií, zjednodušuje návrh obvodov
- Používa AMOLED displej s výhodami vysokého kontrastu, širokého pozorovacieho uhla, sýtych farieb, rýchlej odozvy, tenšieho dizajnu a nízkej spotreby energie atď.
Malá veľkosť, dotyk, viac možností
Vhodné pre vývoj rôznych inteligentných zariadení a umožňuje realizovať funkciu interakcie človek-stroj. Podporuje pripojenie k batérii pre nezávislú prevádzku.
Používa AMOLED obrazovku
Technológia displejov novej generácie, v porovnaní s tradičnými LCD displejmi, ponúka AMOLED obrazovka presnú reguláciu svetla, ktorá zobrazuje jemnejšie farby, viac detailov obrazu a živšie videá a obrázky.
Široký pozorovací uhol 178°
Vynikajúci výkon displeja, 16,7 milióna farieb, široký pozorovací uhol
Integrovaný audio kodek
Podporuje vysokokvalitné spracovanie zvuku a poskytuje čistý a vysokokvalitný
zvukový vstup a výstup
Podporuje hlasovú interakciu s umelou inteligenciou
podporuje agenta Tuya AI, umožňuje prístup k online platformám veľkých modelov,
ako sú DeepSeek, Doubao atď.
Podporuje TuyaOpen
Komplexná SDK, vývojárske zdroje a návody, ktoré vám pomôžu ľahko začať
Podpora Wi-Fi a BLE 5.4
T5-E1 integruje 2,4 GHz Wi-Fi (802.11 b/g/n/ax) so šírkou pásma 20 MHz a 40 MHz a jeho subsystém Bluetooth Low Energy podporuje Bluetooth 5 (Bluetooth LE).

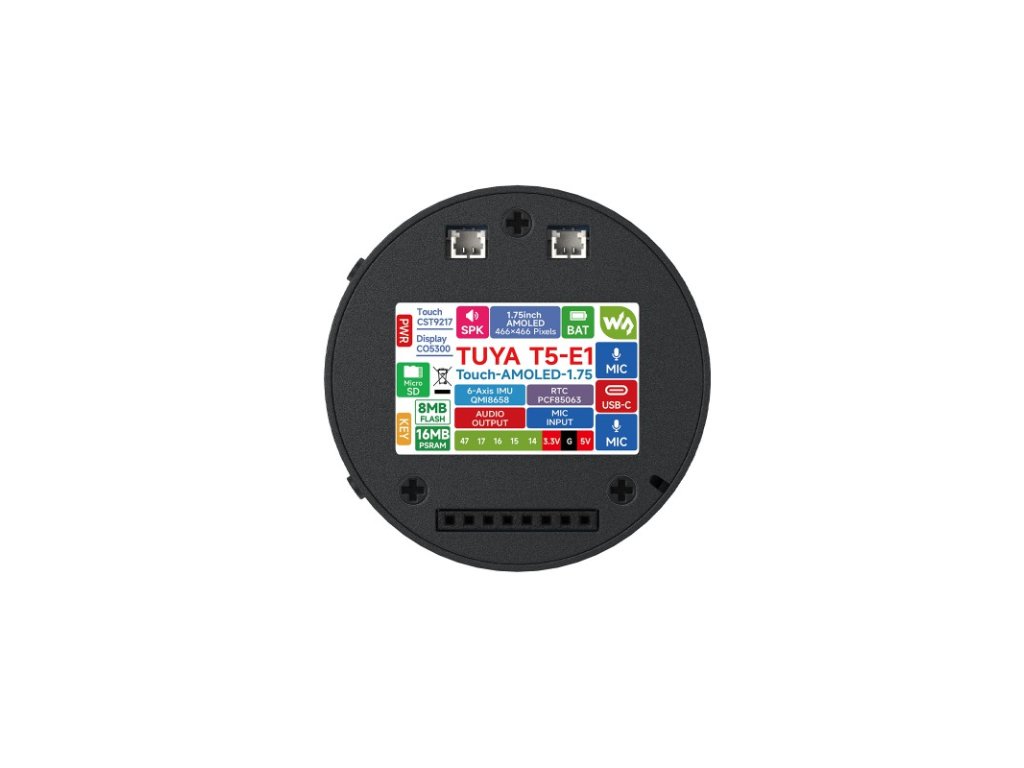

Čo je na doske
- Modul T5-E1
SoC s WiFi a Bluetooth, prevádzková frekvencia 480 MHz, so 16 MB PSRAM integrovanou pamäťou a 8 MB flash pamäťou externou pamäťou - Tlačidlo PWR
pre zapnutie/vypnutie napájania, podporuje vlastné funkcie - Tlačidlo KĽÚČ
Používateľské tlačidlo pre prispôsobiteľné funkcie - Tlačidlo resetovania
Čip PCF85063 RTC- Konektor GPS antény IPEX 1
pre pripojenie externej keramickej GNSS antény - Čip CH342F
USB na duálny sériový port - Port typu C
Port USB typu C T5-E1 na programovanie, napaľovanie a tlač protokolov
- Mikrofón
- Čip na nabíjanie a vybíjanie batérie
- Konektor MX1.25 pre lítiovú batériu
Konektor MX1.25 s 2 piny pre 3,7 V lítiovú batériu, podporuje nabíjanie a vybíjanie - MX1.25 2PIN konektor pre reproduktor
MX1.25 2PIN konektor pre pripojenie reproduktora - 8-pinová zásuvková hlavica s rozstupom 2,54 mm
pre jednoduché externé ladenie alebo pripojenie senzora - Rozhranie kábla displeja
- Modul LC76G
Modul GPS polohy (súčasťou je iba verzia T5-E1-Touch-AMOLED-1.75-G) - Slot pre TF kartu
- 6-osová IMU QMI8658
obsahuje 3-osový gyroskop a 3-osový akcelerometer
obrysové rozmery
Obsah balenia:
Hmotnosť: 0,035 kg

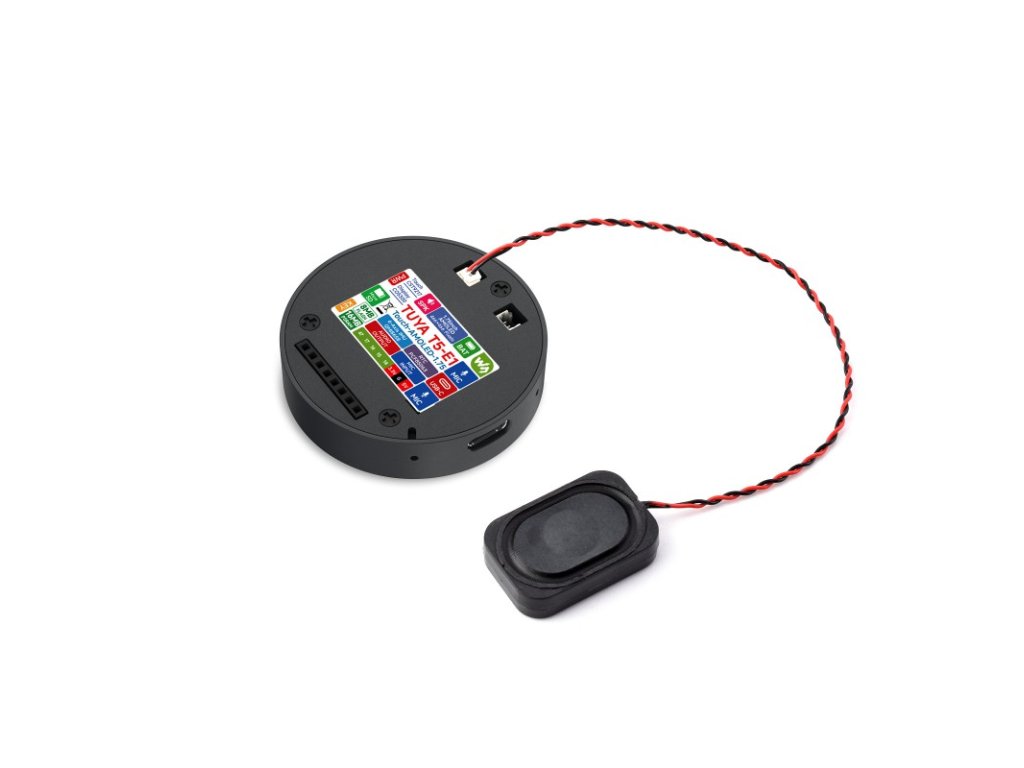

T5-E1-Touch-AMOLED-1.75-G
- T5-E1-Touch-AMOLED-1.75-G x1
- 1x reproduktor s výkonom 8Ω a 2W
- 1x keramická anténa GNSS
