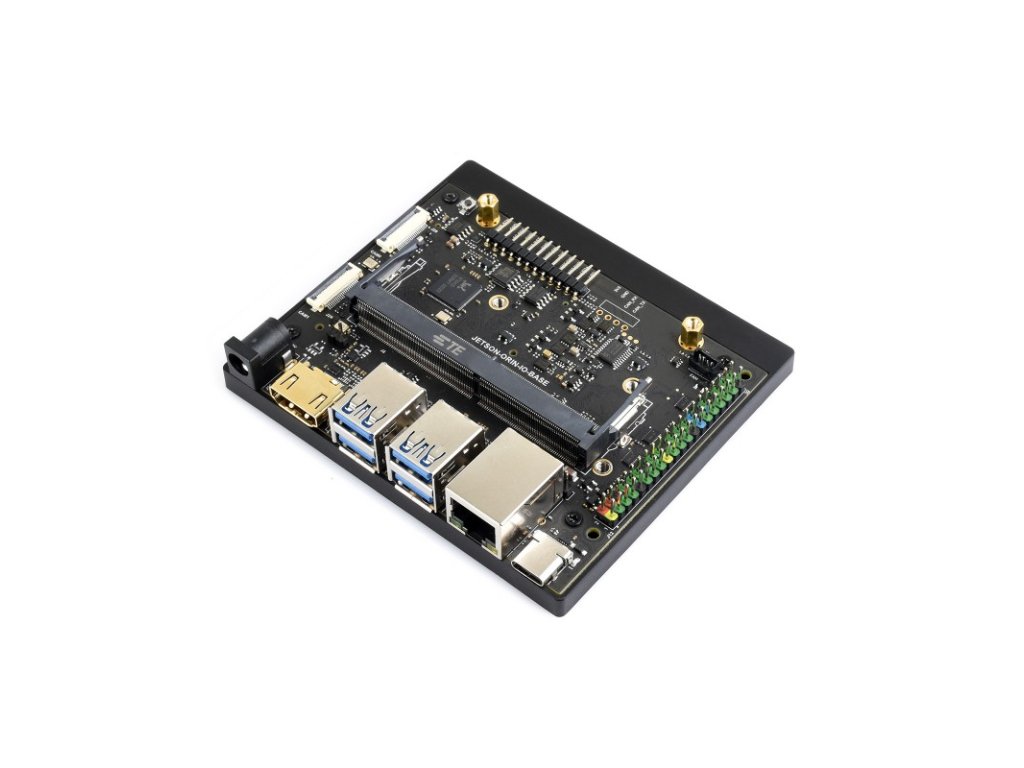

Základná doska Waveshare Jetson Orin Nano / NX Super s rozhraním HDMI
Základná doska Waveshare Jetson Orin Nano / NX Super s rozhraním HDMI
SKU: 33495
Tento produkt je iba základná doska. Modul Orin si, prosím, zakúpte samostatne.
Základná doska Waveshare Jetson Orin Nano/NX Super s rozhraním HDMI, založená na module AI Jetson Orin Nano/NX, kompatibilná so základnou doskou oficiálnej vývojárskej súpravy Jetson Orin Nano Super
JETSON-ORIN-IO-BASE-H
Základná doska Waveshare Jetson Orin Nano/NX, verzia HDMI
Je založený na moduloch Jetson Orin Nano a Jetson Orin NX s výstupným video portom HDMI. Okrem rozhrania pre výstup videa poskytuje takmer rovnaké periférne rozhrania, veľkosť a hrúbku ako vývojárska sada Jetson Orin Nano (oficiálna sada Orin Nano), ktorá je vhodná pre používateľov na vývoj ich aplikácií a ich použitie v rôznych projektoch umelej inteligencie.
Kompatibilné s modulom Orin
Podporuje pripojenie k modulom N-VIDIA Jetson Orin Nano a Jetson Orin NX
pripája sa ku kamerám CSI
Vstavané 2-kanálové porty CSI kamery pre aplikácie umelej inteligencie, ako je rozpoznávanie tvárí, rozpoznávanie dopravných značiek a rozpoznávanie evidenčných čísel vozidla
* Poznámka: Na pripojenie kamier sú potrebné adaptérové káble.
5 × USB porty
4 × typ A + 1 × typ C
Podporuje pripojenie viacerých periférií, porty USB 3.2 Gen 2 pre prenos dát
až do rýchlosti 10 Gb/s a port Type-C možno použiť na napaľovanie systému

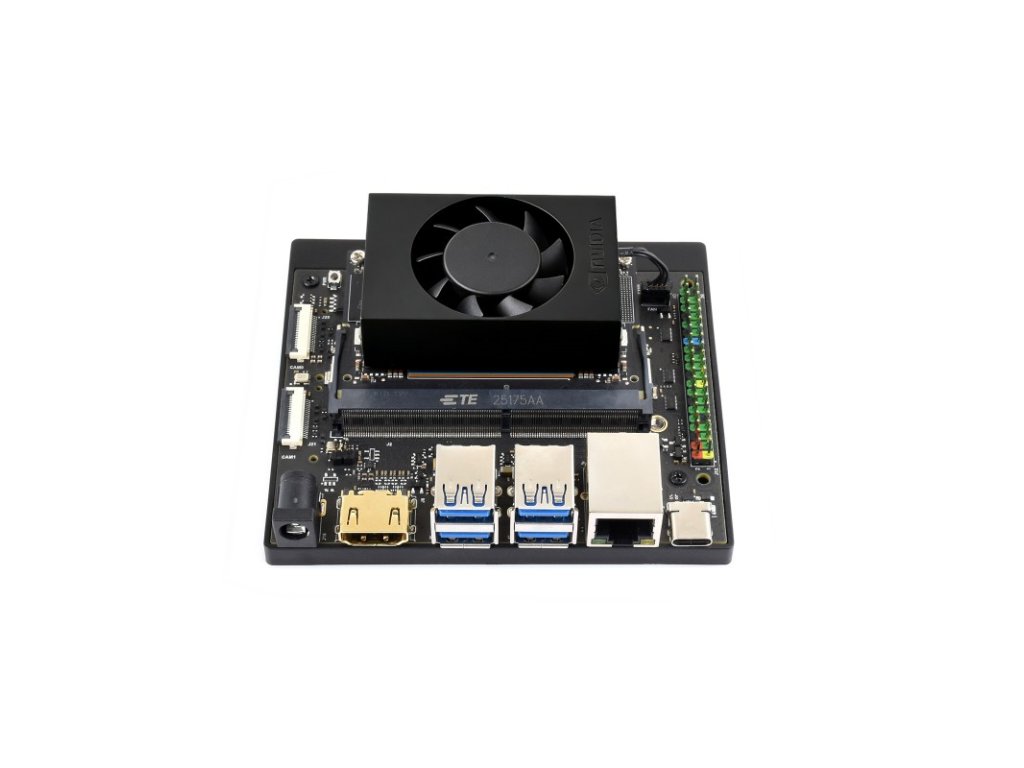

* len pre informáciu, modul Orin a chladiaci ventilátor NIE SÚ súčasťou balenia.
farebne odlíšený 40-pinový GPIO konektor
farebne odlíšené piny konektorov na rozlíšenie I/O zdrojov, ako sú I2C, SPI, I2S, UART, GPIO atď.

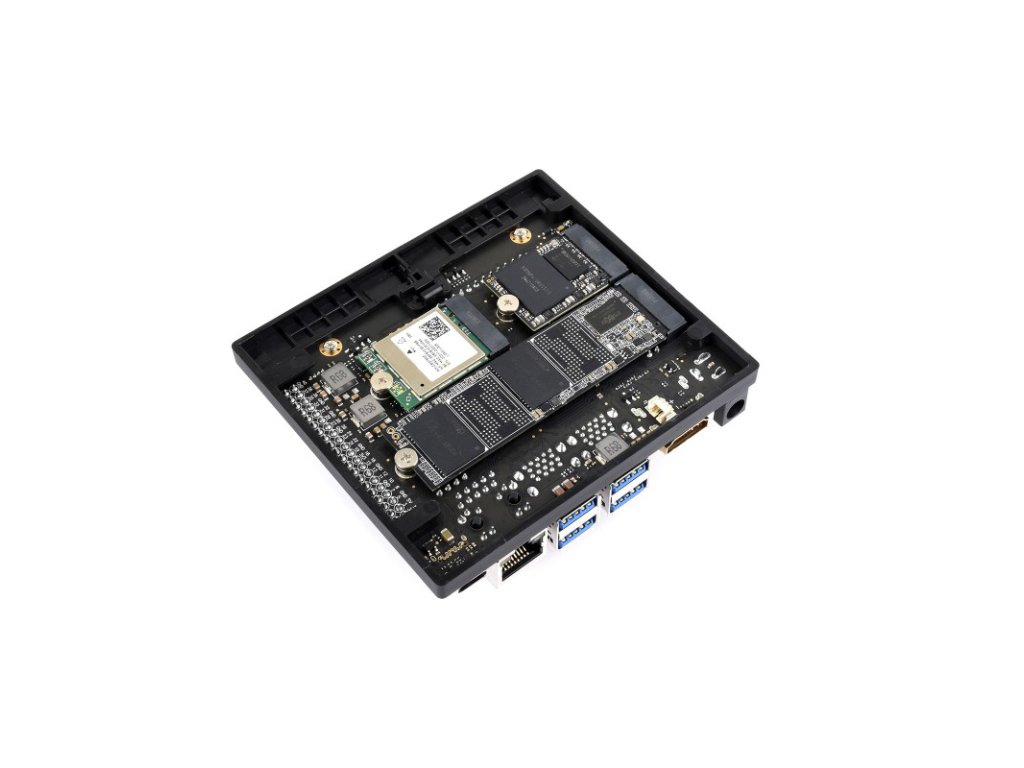

Flexibilné úložisko a bezdrôtové rozšírenie
Integrované 2 × porty M.2 Key M pre jednoduché pripojenie diskov SSD a 1 × rozhranie M.2 Key E pre pripojenie bezdrôtovej sieťovej karty, čo môže znížiť potrebu káblového pripojenia
* Len pre informáciu, SSD disk a bezdrôtová sieťová karta NIE SÚ súčasťou balenia.
Palubné zdroje
- 260-pinová DO-DIMM pätica
pre pripojenie modulu Jetson Orin Nano/NX - 12-pinový konektor
Adaptačné piny pre napájanie, tlačidlo resetovania, nastavenie vynútenej obnovy, ladenie sériového portu, automatické zapnutie a funkcie indikátora napájania - Tlačidlo napájania
- 2 × 22-pinové rozhrania CSI kamery
2 × 4-pruhové rozhrania MIPI CSI kamery - Napájací konektor DC
podporuje široký rozsah napájania 9V~19V, kompatibilný s 5,5 × 2,5 mm samec - Rozhranie HDMI displeja
HDMI výstup
- 4 × porty USB 3.2 Gen2 typu A
Podporuje prenos dát až do 10 Gb/s - Gigabitový ethernetový port RJ45
- Port USB typu C
na napaľovanie systému a dátovú komunikáciu - 40-pinový konektor
- 4PIN PWM konektor pre ventilátor
- M.2 Key E
na pripojenie bezdrôtovej sieťovej karty - 2 × M.2 Key M
na pripojenie NVME SSD diskov - Zásuvka záložnej batérie RTC
PH1.25 2PIN
Obrysové rozmery
Zdroje a služby
Hmotnosť: 0,093 kg
- JETSON-ORIN-IO-BASE-H x1
- Balenie skrutiek x1
